Balkon PV System montażu

Rola systemu montażu PV balkonowego w aktualizacji energii mieszkaniowej

Definicja i zakres zastosowania systemu montażu balkonowego
Balkon PV System montażu jest wykorzystywany głównie do przestrzeni balkonowej na fasadzie budynków, takich jak rezydencje, mieszkania, budynki biurowe itp., W celu wsparcia instalacji małych modułów fotowoltaicznych w celu osiągnięcia celu samodzielnego generowania energii. Jego zakres aplikacji obejmuje:
* Balkony wieżowców i średnich budynków mieszkalnych w miastach
* Tarasy lub ogrodzone obszary wielopiętrowego budynków mieszkalnych
* Struktura balkonu ściany kurtyny budynków komercyjnych
* Transformacja platformy okiennej Zastosowanie budynków o niskich wieżowcach
System ten jest zwykle niewielki, ale podkreśla bezpieczeństwo, elastyczność instalacji i koordynację estetyczną z integracją architektoniczną.

Analiza formy strukturalnej i metody instalacji
Ze względu na specjalną strukturę projektowanie systemu montażowego balkonowego musi w pełni rozważyć pojemność łożyska balustrady balkonowej, wykorzystanie przestrzeni, efekt cieniowania i przepisy bezpieczeństwa. Wspólne formy strukturalne są następujące:

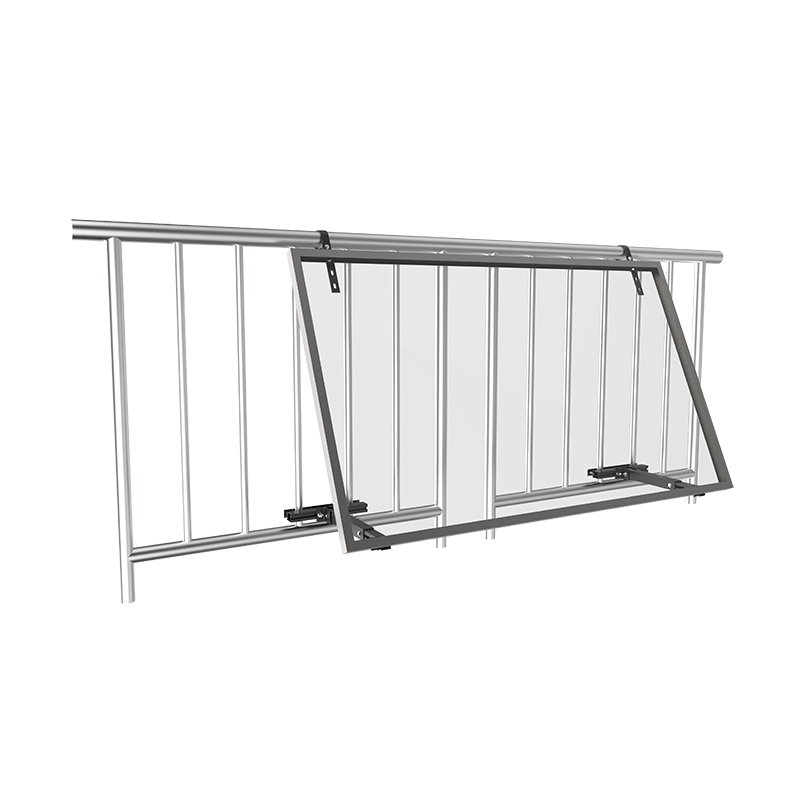

1. System wsporników balustrady
Panel fotowoltaiczny jest ustalony powyżej lub wewnątrz oryginalnej poręczy balkonu. Wspornik jest podłączony do poręczy przez zacisk i śruby, które są odpowiednie do lekkiej instalacji bez uszkodzenia oryginalnej konstrukcji budynku.
2. System wsparcia po przekątnej podłogi
Nadaje się na tarasy i balkony z dużymi obszarami. Ustawiając wsporniki nośników i tylne przechylenie na ziemi balkonowej, ogólna stabilność strukturalna jest zwiększona, a orientacja i kąt składników są regulowane jednocześnie.
3. Wisząca konstrukcja montowana na ścianie
Wspornik jest instalowany bezpośrednio na ścianie balkonowej, a komponenty zawieszone są w środku poręczy lub skierowane w stronę słońca. Jest odpowiedni do niektórych scen bez poręczy lub z niewystarczającą wysokością poręczy.
4. System regulowanej struktury kąta
Wyposażony w mechanizm regulacji kąta, nachylenie komponentów można elastycznie dostosować zgodnie ze zmianami sezonowymi i warunkami orientacyjnymi, aby poprawić wydajność wykorzystania światła.

Kluczowy wybór materiałów i projekt bezpieczeństwa
Konfiguracja materiału
Taizhou Dongsheng Nowa energia zwykle wykorzystuje następujące kombinacje materiałów:
*Aluminiowe szyny i złącza aluminium o wysokiej wytrzymałości: lekkie, odporne na korozję i nie wpływają na konstrukcję budynku;
*Śruby i zamki ze stali nierdzewnej: Popraw trwałość w środowiskach balkonowych i zmniejszyć ryzyko rdzy;
*Podstawa przeciwpoślizgowa i oporne na wiatr akcesoria wzmacniające: Wzmocnij stabilność stałych punktów i zapobiegaj przemieszaniu strukturalnym.

Projekt wydajności bezpieczeństwa
Projektowanie systemu wsporników balkonowych powinno zwrócić szczególną uwagę na następujące punkty:
* Obliczanie odporności na ciśnienie wiatru: Oceń obciążenie wiatru po stronie wietrznej komponentu zgodnie z danymi meteorologicznymi obszaru, w którym znajduje się budynek;
* Obliczanie obciążenia: Połącz oryginalne dane dotyczące projektu obciążenia balkonu, aby kontrolować ogólny rozkład masy i uniknąć przeciążenia strukturalnego;
* Ochrona przed upadkiem: Urządzenia bezpieczeństwa muszą być zainstalowane na krawędzi, aby zapobiec przesuwaniu komponentów z powodu wibracji, silnego wiatru i innych czynników.

Projektowanie linków procesowych i serwisowych
Wstępna ocena
Dongsheng New Energy Technical Teams pomaga klientom w prowadzeniu ankiet na miejscu lub zdalnych pomiarów struktur balkonowych, wymiarów, orientacji i warunków ochrony.
Ekskluzywny projekt
Połącz obciążenie zasilania i warunki siatki użytkownika, aby skonfigurować rozsądną liczbę komponentów i planów układu, a także rysunki CAD wyjściowe i rendering modelowania 3D.
Dopasowanie strukturalne
Dopasowanie dostosowanych pakietów komponentów wspornika, opakowania i transportu są wygodne dla użytkowników do instalacji samodzielnie lub instalacji na miejscu przez personel inżynierski.
Wskazówki dotyczące instalacji i wsparcie techniczne
Zapewnij instrukcje obsługi, wskazówki wideo i usługi konsultacyjne online, aby zapewnić bezpieczne lądowanie struktur wsporników i systemów fotowoltaicznych.

Typowe scenariusze aplikacji i praktyczne wyniki
Strona użytkownika mieszkalnego
Mając zastosowanie do wytwarzania energii balkonowej mieszkalnej, wspierając małe domowe stacje energetyki fotowoltaicznej (takie jak systemy 0,5 kW do 3 kW), które mogą być wykorzystywane do samodzielnego użycia lub połączenia z krajową polityką dotacji rozproszonej.
Projekt pilotażowy społeczności
Kilka społeczności mieszkalnych pilotowało instalację systemów fotowoltaicznych w nawiasach balkonowych, które poprawiają wskaźnik wykorzystania energii budynków bez niszczenia oryginalnej konstrukcji budynku i mają pewne funkcje cieniowania.
Transformacja zielonej energii w budynkach miejskich
W wieżowcach budynków biurowych i rezydencjach komercyjnych system nawiasów balkonowych zapewnia pewne energooszczędne suplementy budynków i zwiększa zielony wizerunek budynków.

Sugestie działania i konserwacji systemu
. System fotowoltaiczny balkonowej jest stosunkowo łatwy w utrzymaniu ze względu na niską wysokość i łatwy dostęp. Główne sugestie obejmują:
*Regularnie czyścić odchody kurzu lub ptaków na powierzchni komponentów, aby zapewnić absorpcję światła słonecznego;
*Sprawdź, czy elementy mocujące są luźne, czy zardzewiałe, aby uniknąć przemieszczenia strukturalnego spowodowanego wibracją długoterminową;
*Zwróć uwagę na status operacyjny falownika fotowoltaicznego, aby zapewnić wydajność konwersji mocy;
*Trzymaj okolicę wolną od przeszkód, takich jak rośliny balkonowe, zasłony, urządzenia do suszenia itp.
Firma świadczy długoterminowe usługi wsparcia technicznego, a także może ustanawiać pliki operacyjne i konserwacyjne w razie potrzeby w celu przedłużenia żywotności systemu.

Analiza zastosowania systemu montażu balkonowego PV: od konstrukcji do bezpiecznego działania i konserwacji

Taizhou Dongsheng New Energy's Solution Foundation Od czasu ustanowienia w 2009 roku, Taizhou Dongsheng New Energy został zaangażowany w projektowanie, produkcję i zintegrowane usługi integracji rozproszonych wsporników systemowych fotowoltaicznych. Firma ma dojrzały zespół projektowy, system produktów przekazał certyfikat systemu zarządzania jakością ISO i ma wiele technologii patentowych związanych z montażem PV
W dziedzinie Systemy montażu PV balkon , Dongsheng New Energy ustanowiła zestaw znormalizowanych i dostosowanych systemów projektowych odpowiednich dla różnych rodzajów balkonów w oparciu o lata akumulacji w projektowaniu wsporników dachowych, naziemnych i specjalnych struktur, obejmujących wstępne badania, projektowanie strukturalne, wytyczne instalacyjne, a następnie konserwację.

Typowe strukturalne typy systemów wsporników balkonowych
Ze względu na ich niewielką przestrzeń adaptacyjną, wyższe wymagania dotyczące obciążenia i surowsze poziomy bezpieczeństwa, mocowania balkonowe zwykle przyjmują następujące typy strukturalne:
1. Struktura instalacji poręczy
Ta metoda naprawia wspornik do oryginalnej balustrady balkonowej za pomocą snapów lub śrub, który jest odpowiedni dla lekkich systemów, które nie wpływają na konstrukcję budynku i nie wymagają wiercenia. Komponenty są zwykle rozmieszczone pionowo lub pod niewielkim kątem, który jest odpowiedni dla balkonów wschód-zachód.
2. Struktura instalacji stałej podłogi
Ta struktura jest odpowiednia na balkony lub tarasy z większymi platformami. Dno wspornika jest wyposażone w podstawę przeciwwagi lub stopy bez poślizgu, aby poprawić ogólną stabilność. To rozwiązanie obsługuje regulowany kąt komponentów w celu poprawy wydajności wykorzystania światła.
3. Struktura instalacji montowana na ścianie
Nadaje się na balkony bez wystarczającej ilości przestrzeni naziemnej, elementy zawieszone są na ścianie wewnętrznej lub fasadzie balkonu. Ta metoda jest bardziej zależna od pojemności łożyska struktury ściany, a materiał ściany należy w pełni ocenić.
4. Wbudowana struktura Sunshade
Połączenie komponentów fotowoltaicznych ze strukturami przeciwsłonecznymi balkonowymi w celu utworzenia zintegrowanego rozwiązania „fotowoltaicznej shosthade”, która nie tylko spełnia funkcję wytwarzania energii, ale także ma piękne i praktyczne funkcje budynku i jest często używane na balkonach skierowanych na południe.

Wybór materiałów i względy bezpieczeństwa strukturalnego
System wspornika balkonowego ma wysokie wymagania dotyczące wydajności materiałów konstrukcyjnych. Dongsheng Nowa energia zwykle wykorzystuje następujące konfiguracje materiałów:
*Profile stopu aluminium: ma zalety lekkiej, odporności na korozję i przewodnictwa niemagnetycznego i jest odpowiedni do stosowania na obszarach deszczowych i wilgotnych w miastach;
*Zamocniki ze stali nierdzewnej: Popraw siłę połączenia i trwałość, aby zapobiec rdzy i rozluźnieniu podczas długotrwałego użytkowania;
*Gumowa podkładka gumowa lub przeciwpoślizgowa: Zwiększ tarcie między podłogą balkonu a dnem wspornika, aby zapobiec przemieszczeniu;
*Akcesoria strukturalne i wodoodporne do oczyszczania: w przypadku systemów montowanych na ścianie zapewniają wzmocnienie uszczelniające, aby zapobiec przenikaniu wody i rozluźnieniu strukturalnym.
Pod względem projektowania bezpieczeństwa system musi obliczyć podstawowe obciążenie wiatru i obciążenie konstrukcyjne. Zgodnie z takimi czynnikami, jak wysokość podłogi budynku, poziom ciśnienia wiatru i pojemność obciążenia poręczy, upewnij się, że komponenty nie zostaną przesunięte lub spadną z powodu sił zewnętrznych, takich jak silne wiatry i wibracje.

Proces projektowania i instalacji systemu wsporników balkonowych
Chociaż struktura systemu montażu balkonowego PV jest stosunkowo prosta, obejmuje takie czynniki, jak różnorodne środowisko na miejscu, zróżnicowane warunki oświetlenia i spersonalizowane potrzeby użytkowników, dlatego musi współpracować z systematycznym procesem projektowania:
1. Wstępny pomiar na miejscu
Zbierz rozmiar balkonu, orientację i zacienienie poprzez pomoc na miejscu lub zdalnym, i przeanalizuj grupę załadowaną
2. Wyjście planu projektowania systemu
Na podstawie danych pomiarowych określ typ wspornika, schemat układu komponentu fotowoltaicznego, zalecenie kąta nachylenia, kierunek kabla itp. I dopasuj pojemność systemu w połączeniu z obciążeniem użytkownika.
3. Opakowanie materiałowe i dostawa
Nowa energia Dongsheng może zapewnić modułowe pakiety i dostarczane komponenty wspornika, w tym główną strukturę, mocowania, materiały pomocnicze, klipy kablowe itp., Aby ułatwić późniejszy montaż klientów.
4. Instalacja Obsługa techniczna
Podaj instrukcje rysowania, wskazówki wideo i zdalne konsultacje techniczne oraz zorganizuj profesjonalne zespoły instalacyjne, aby pomóc w budowie, aby zapewnić efekt wdrażania systemu.

Sugestie dotyczące konserwacji systemu i gwarancja wydajności pracy
System fotowoltaiczny balkonowej znajduje się w obszarze, w którym użytkownicy często się kontaktują, co jest łatwiejsze do sprawdzania i utrzymania niż system dachu. Dongsheng Nowa energia zaleca następujące:
* Regularnie czyścić kurz i zanieczyszczenia na powierzchni komponentów, aby utrzymać wydajność absorpcji światła;
* Sprawdź, czy złącza wspornika są luźne co kwartał, szczególnie na balkonie wieżowców;
* Unikaj suszenia, roślin lub zanieczyszczeń, aby zablokować komponenty, aby zmniejszyć straty wytwarzania energii;
* Użyj małych falowników lub systemów magazynowania mikro energii, aby poprawić elastyczność zużycia energii elektrycznej.

Typowe scenariusze aplikacji i faktyczne korzyści
System montażu Balkon PV został wykorzystany w wielu rzeczywistych projektach. Typowe aplikacje obejmują:
* Użytkownicy wieżowców: Rozwiąż problem niedostępnej przestrzeni dachowej i osiągnij podstawowe potrzeby wytwarzania energii poniżej 1 kW;
* Małe komercyjne budynki biurowe: używaj balkonów lub platform wsporniczych, aby wdrażać systemy fotowoltaiczne, aby uzupełnić energię biurową;
* Projekty remontowe pilotów i starego miasta: Promuj remont i modernizację budynków zielonych, a także realizować dostęp do gospodarstw domowych;
* Rozproszona platforma sprzedaży mocy fotowoltaicznej: w połączeniu z pomiarem po stronie użytkownika, realizuj nadwyżkę dostępu do zasilania i monitorowanie zużycia energii.
Rzeczywista informacja zwrotna od użytkowników pokazuje, że nawet jeśli przestrzeń balkonowa jest ograniczona, rozsądne rozmieszczenie wsporników i komponentów może osiągnąć roczną wytwarzanie energii 300 ~ 1000 kWh, co pomaga złagodzić codzienne wydatki rachunków za energię elektryczną.

Przyszły kierunek rozwoju
. Balkon PV System montażu będzie odgrywać większą rolę w dziedzinie zielonej transformacji budynków miejskich, niezależnym zarządzaniu energią gospodarstwa domowego i budowy inteligentnych mikrosieci. Przyszłe trendy rozwojowe obejmują:
* Integracja projektowania wsporników estetycznych z fasadami budowlanymi
Zintegruj ze stylem architektonicznym, aby zwiększyć jednolitość i koordynację wyglądu balkonu;
* Promocja zintegrowanego modułu magazynowania energii komponentów
Użyj małych baterii do wytwarzania energii elektrycznej w ciągu dnia i zużycia w nocy, aby zwiększyć efektywność energetyczną systemu;
* Dostęp do inteligentnych systemów monitorowania i sterowania
Monitorowanie danych wytwarzania energii w czasie rzeczywistym w połączeniu z asystentami aplikacji i głosu w celu osiągnięcia pilota.
