Balkon może również wytwarzać energię elektryczną: system montażu balkonów PV oświetla każdą ścianę w mieście

Nowe możliwości dla balkonów miejskich

W stalowo-betonowym lesie współczesnych miast balkony często postrzegane są jako jedne z nielicznych „oddechów”. W miastach o wysokich budynkach i ograniczonych zasobach gruntów ludzie pragną bardziej naturalnych i zielonych przestrzeni. Jednak jednocześnie w miastach narasta zużycie energii i presja na środowisko. Znalezienie przełomu w czystej energii na ograniczonej przestrzeni staje się ważnym zagadnieniem stojącym przed zrównoważonym rozwojem miast.

W ostatnich latach, wraz z globalną transformacją energetyczną i propozycją celów „szczytu emisji dwutlenku węgla i neutralności pod względem emisji dwutlenku węgla”, wytwarzanie energii fotowoltaicznej, jako jedna z najbardziej obiecujących form czystej energii, stopniowo przenika z odległych elektrowni fotowoltaicznych i rozległych dachów wiejskich do głównych obszarów mieszkalnych miast. Balkon, jako przestrzeń zewnętrzna, którą posiada niemal każde gospodarstwo domowe, zaczyna podlegać nowemu przeglądowi – nie będzie już jedynie kącikiem do suszenia ubrań i sadzenia zielonych roślin, ale z większym prawdopodobieństwem stanie się małą, elastyczną i wydajną „mikroelektrownią”.

Dlaczego balkon miejski stał się nowym frontem dla fotowoltaiki? Z jednej strony tradycyjna fotowoltaika dachowa napotyka wiele ograniczeń w wysokich budynkach mieszkalnych w miastach, co utrudnia większości mieszkańców miast korzystanie z dobrodziejstw fotowoltaiki. Jako przestrzeń, którą każde gospodarstwo domowe może samodzielnie kontrolować, balkon charakteryzuje się dobrą dostępnością i elastycznością oraz naturalną „autonomią energetyczną”. Z drugiej strony przestrzeń elewacyjna balkonów miejskich była przez długi czas zaniedbywana. W rzeczywistości otrzymują dużo bocznego światła słonecznego. Jeśli uda się je rozsądnie wykorzystać, drzemie w nich ogromny potencjał.

To właśnie w tym kontekście nowe rozwiązanie fotowoltaiczne, tzw System mocowania paneli fotowoltaicznych na balkonie , powstał. Tego typu system opiera się na lekkich i wytrzymałych materiałach. Dzięki stabilnemu połączeniu z poręczą balkonu i ścianą elementy fotowoltaiczne można stabilnie zamontować na balkonie lub nawet na elewacji. Co ważniejsze, tego typu system ma modułową konstrukcję i regulowane wsporniki kątowe, które nie tylko dopasowują się do różnych konstrukcji budynków, ale także dynamicznie optymalizują kąt wytwarzania energii w zależności od warunków nasłonecznienia, znacznie poprawiając efektywność wykorzystania energii świetlnej w przestrzeni balkonowej.

Co bardziej godne uwagi, pojawienie się balkonowego systemu fotowoltaicznego to nie tylko innowacja technologiczna, ale także po cichu zmienia relację pomiędzy mieszkańcami miast a energią. W przeszłości rodziny miejskie były jedynie konsumentami energii. Teraz mogą stać się „mikrogeneratorami” poprzez balkonowe systemy fotowoltaiczne i uczestniczyć w rozproszonych sieciach energetycznych. Ta zmiana roli nie tylko pomaga obniżyć koszty energii elektrycznej, ale także zwiększa świadomość jednostek i udział w autonomii energetycznej.

Co to jest montaż fotowoltaiczny na balkonie?

W tradycyjnym rozumieniu systemy fotowoltaiczne instaluje się najczęściej na dachach obszarów wiejskich, na szczytach dużych fabryk w parkach przemysłowych lub na dużych otwartych przestrzeniach w elektrowniach słonecznych. Sceny te zazwyczaj mają otwarte przestrzenie i dobre warunki oświetleniowe, które są odpowiednie do układania modułów fotowoltaicznych na dużą skalę. Jednak wraz z rozwojem technologii i wzrostem zapotrzebowania miast na energię, wyłaniająca się forma bliższa życiu mieszkańców miast – **Balkonowy System PV** po cichu wkracza w nasze pole widzenia.

Czym jest instalacja fotowoltaiczna balkonowa?

Balkonowy montaż fotowoltaiczny, jak sama nazwa wskazuje, to rozproszony system energetyczny, który miniaturyzuje i modularyzuje system wytwarzania energii fotowoltaicznej i instaluje go na balkonie lub ścianie elewacyjnej mieszkańców. Składa się z modułów ogniw słonecznych, lekkich wsporników, falowników, kabli i urządzeń zabezpieczających, a niektóre systemy integrują również akumulatory magazynujące energię. System pochłania światło słoneczne, przekształca je w prąd stały, a następnie przekształca go w prąd przemienny, który może być używany w domu za pośrednictwem falownika, zapewniając mieszkańcom codzienne potrzeby w zakresie energii elektrycznej, takie jak oświetlenie, urządzenia gospodarstwa domowego i ładowanie.

Najważniejszą cechą jest to, że jest mały i wyjątkowy, elastyczny i łatwy w użyciu. W przeciwieństwie do tradycyjnych wielkoskalowych urządzeń fotowoltaicznych do wytwarzania energii, balkonowy system fotowoltaiczny opiera się na koncepcji „każdego gospodarstwa domowego jako całości” i „każdej ściany można wykorzystać”, co w szczególności rozwiązuje problem braku możliwości instalowania fotowoltaiki na dużą skalę w rezydencjach miejskich, dzięki czemu rodziny miejskie mogą również samodzielnie budować „mini elektrownie”.

Różnice w stosunku do tradycyjnych dachowych systemów fotowoltaicznych

Chociaż instalacje fotowoltaiczne na balkonach i fotowoltaika na dachach zasadniczo służą do wytwarzania energii fotowoltaicznej, istnieją oczywiste różnice między nimi w rzeczywistych zastosowaniach, które znajdują odzwierciedlenie głównie w następujących aspektach:

1. Przestrzeń instalacyjna i adaptacja sceny

Fotowoltaika dachowa: głównie do willi, rezydencji wiejskich lub niskich budynków komercyjnych, z otwartą, niezakłóconą, wielkopowierzchniową przestrzenią dachową. Doskonałe warunki oświetleniowe, odpowiednie do montażu wielu komponentów, zapewniające maksymalne wytwarzanie energii.

Montaż fotowoltaiki na balkonie: z widokiem na mieszkańców wysokich osiedli mieszkaniowych w mieście, przestrzeń balkonu jest ograniczona, a konstrukcja jest zróżnicowana, co nie nadaje się do układania wielkopowierzchniowych paneli fotowoltaicznych. Dlatego fotowoltaika balkonowa zwraca większą uwagę na dokładne wykorzystanie przestrzeni, np. Montaż na poręczach, ścianach zewnętrznych lub wspornikach okiennych, a nawet może być instalowana pionowo na ścianie bocznej.

2.Użytkownicy i metody podejmowania decyzji

Fotowoltaika na dachu: zwykle obejmuje prawa własności dachu całego budynku i wymaga koordynacji komitetu właściciela lub jednostki nieruchomości w celu ujednoliconego wdrożenia. Proces jest stosunkowo skomplikowany i obejmuje zbiorowe podejmowanie decyzji, zatwierdzanie budżetu i inne kwestie.

Montaż fotowoltaiki na balkonie: zainstalowany na indywidualnym balkonie, właściciel może podejmować niezależne decyzje bez skomplikowanej koordynacji. Jest szczególnie przyjazny użytkownikom indywidualnym mieszkającym w mieszkaniach i domach pod wynajem oraz charakteryzuje się niezwykle dużą elastycznością i wygodą promocji.

3. Trudność instalacji i metoda konstrukcji

Fotowoltaika na dachu: wymaga profesjonalnej ekipy budowlanej do przeprowadzenia badań konstrukcyjnych, wiercenia dachu, okablowania systemu, mocowania wsporników itp. Okres budowy jest długi i wiąże się z pewną ingerencją w konstrukcję domu.

Montaż fotowoltaiki na balkonie: System wsporników ma konstrukcję bez dziurkowania lub regulowaną konstrukcję zatrzaskową, która jest mocowana do poręczy balkonu lub ściany za pomocą śrub, zacisków itp. Konstrukcja jest prosta, a nawet niektóre produkty umożliwiają „montaż samodzielnie”. Ukończenie zajmuje tylko pół dnia, co jest odpowiednie dla początkujących użytkowników i osób indywidualnych, aby szybko wdrożyć.

4.Estetyka i integracja architektoniczna

Fotowoltaika dachowa: Ponieważ jest instalowana na dachu, nie jest łatwo ją znaleźć i zwykle nie wpływa na wygląd budynku. Ale jest to trudne do wdrożenia w społecznościach miejskich.

Montaż fotowoltaiki na balkonie: Ze względu na lokalizację blisko przestrzeni mieszkalnej, system musi uwzględniać zarówno piękno wizualne, jak i integrację stylu architektonicznego. Obecne nowe mocowania fotowoltaiczne na balkonach zazwyczaj wykorzystują ultracienkie komponenty i rozwiązania ukrytego okablowania, aby osiągnąć funkcje fotowoltaiczne bez wpływu na przezroczystość i estetykę balkonu.

5.Cele wytwarzania energii i scenariusze zastosowań

Fotowoltaika dachowa: Zwykle dąży do **wysokiej i maksymalnej generacji mocy**, podłącza się do sieci w celu sprzedaży energii elektrycznej lub współpracuje z systemami magazynowania energii, nadaje się do pełnej elektryfikacji i samowystarczalnych systemów energetycznych dla rodzin.

Montaż fotowoltaiki na balkonie: Dążenie do **niskiego progu rozruchu** i „wykorzystywanie do promowania produkcji”, zapewnianie rodzinom codziennych uzupełnień energii elektrycznej (takich jak oświetlenie, urządzenia do gotowania ryżu, ładowanie telefonów komórkowych, routery itp.), a także można je podłączyć do sieci w celu wytwarzania energii, ale jest bardziej skłonny do „małych celów” polegających na rozproszonym uzupełnianiu energii oraz oszczędzaniu energii i redukcji emisji dwutlenku węgla.

Montaż fotowoltaiki na balkonie: krok w stronę demokratyzacji energetyki miejskiej

Pojawienie się balkonowych paneli fotowoltaicznych jest nie tylko innowacją na poziomie produktu, ale także stanowi „demokratyzację” metod pozyskiwania energii. Obniża próg uczestnictwa i pozwala zwykłym rodzinom korzystać z czystej energii. To „rozproszone, zindywidualizowane i oparte na scenariuszach” rozwiązanie energetyczne po cichu podważa tradycyjną strukturę podaży i popytu na energię.

W miarę rozwoju technologii wydajność komponentów, inteligencja falowników i bezpieczeństwo montażu paneli fotowoltaicznych na balkonach szybko się poprawiają. Od prostego „jednego balkonu i dwóch paneli” po nową generację systemów produktów z inteligentną obsługą i konserwacją, zdalnym monitorowaniem i synergią magazynowania energii, montaż fotowoltaiki na balkonie zmierza w stronę inteligentniejszej, bezpieczniejszej i bardziej włączającej przyszłości.

Podstawowa konstrukcja nowego systemu wsporników

Aby balkon miejski stał się naprawdę „granicą” czystej energii, potrzebne są nie tylko wydajne moduły fotowoltaiczne, ale także trzeba polegać na elastycznej, stabilnej, lekkiej i bezpiecznej platformie montażowej – na tym polega wartość balkonowego montażu PV. W przeciwieństwie do tradycyjnych wsporników fotowoltaicznych, które są przeznaczone głównie do konstrukcji o dużych rozpiętościach i konstrukcjach nośnych na dachach i na ziemi, montaż paneli fotowoltaicznych na balkonach jest skierowany na wąskie, złożone i zmienne środowisko balkonów miejskich, dlatego istnieje zasadnicza różnica w koncepcji projektu i realizacji inżynieryjnej.

Struktura modułowa: elastyczne łączenie w celu dostosowania do różnych balkonów

Konstrukcja modułowa to kluczowa koncepcja poprawiająca wydajność instalacji i możliwości adaptacji w nowoczesnej inżynierii. Modułowa konstrukcja przyjęta w przypadku montażu paneli fotowoltaicznych na balkonach oznacza, że ​​cały system można zmontować, rozszerzyć lub zmniejszyć w zależności od rozmiaru, kształtu i wymagań instalacyjnych różnych balkonów, takich jak „elementy konstrukcyjne”.

Zapewnia to nie tylko niezwykle dużą elastyczność dostosowywania, ale także umożliwia standaryzowaną produkcję produktów, znacznie zmniejszając koszty produkcji i transportu. Jednocześnie komponenty modułowe są zwykle wyposażone w gotowe interfejsy i złącza do szybkiego montażu. Nawet nieprofesjonaliści mogą w krótkim czasie wykonać montaż i debugowanie za pomocą prostych narzędzi, co znacznie upraszcza proces instalacji.

Ponadto zaletą modułowości jest możliwość ponownego użycia i odłączana mobilność. Dla najemców lub mieszkańców krótkoterminowych fotowoltaika balkonowa nie jest już „inwestycją stałą”, ale zestawem zielonych aktywów, które można zabrać i ponownie wykorzystać. Po przeprowadzce wystarczy go ponownie zmontować zgodnie z konstrukcją nowego balkonu i można go ponownie oddać do użytku.

Lekki materiał: równowaga pomiędzy wysoką wytrzymałością a bezpieczeństwem w mieście

Ponieważ przestrzeń balkonowa znajduje się blisko środowiska mieszkalnego, a nośność konstrukcji jest ograniczona, montaż fotowoltaiki na balkonie musi być zarówno lekki, jak i mocny, nie zwiększając obciążenia balkonu, zapewniając jednocześnie bezpieczeństwo. Z tego powodu w obecnych głównych produktach jako główny materiał wykorzystuje się głównie stop aluminium o wysokiej wytrzymałości lub nierdzewną stal ocynkowaną ogniowo.

Zalety wsporników ze stopu aluminium obejmują:

* Niewielka waga: gęstość wynosi tylko jedną trzecią gęstości stali, co znacznie zmniejsza obciążenie balkonu;

* Silna odporność na korozję: Nadaje się do wilgotnych i deszczowych środowisk zewnętrznych;

* Kontrolowana wytrzymałość: Zwiększ wytrzymałość konstrukcyjną poprzez konstrukcję profilu, aby zapewnić długoterminową stabilność;

* Piękny wygląd: powierzchnia jest gładka po anodowaniu, co lepiej pasuje do nowoczesnego stylu balkonu.

Zalety wsporników ze stali nierdzewnej to:

* Niezwykle wysoka stabilność konstrukcyjna: odpowiednia do wytrzymywania dużych obciążeń wiatrem;

* Długa żywotność: warstwa ocynkowana może skutecznie zapobiegać rdzy i utlenianiu;

* Kontrolowane koszty: odpowiednie dla użytkowników o wysokich wymaganiach ekonomicznych.

Te dwa rodzaje materiałów można elastycznie dobierać w zależności od potrzeb użytkownika, środowiska klimatycznego i budżetu. Niektóre wysokiej klasy systemy wykorzystują nawet materiały kompozytowe z włókna węglowego, aby jeszcze bardziej poprawić wytrzymałość i estetykę oraz promować montaż fotowoltaiki na balkonie, aby był lżejszy, mocniejszy i bardziej przyjazny dla środowiska.

Adaptacja w wielu scenariuszach: dostosuj się do różnych środowisk balkonowych i ściennych

Formy balkonowe miejskich budynków mieszkalnych są bardzo zróżnicowane. Mogą być półzamknięte, ze szklanymi obudowami, z poręczami wspornikowymi lub wbudowanymi platformami. Dlatego jednym z głównych wyzwań związanych z montażem fotowoltaiki na balkonie jest osiągnięcie dużej możliwości dostosowania do różnych scenariuszy.

Aby sprostać tym złożonym wymaganiom instalacyjnym, zaawansowane systemy wsporników balkonowych mają zwykle następujące cechy konstrukcyjne:

1. Wiele metod mocowania jest opcjonalnych

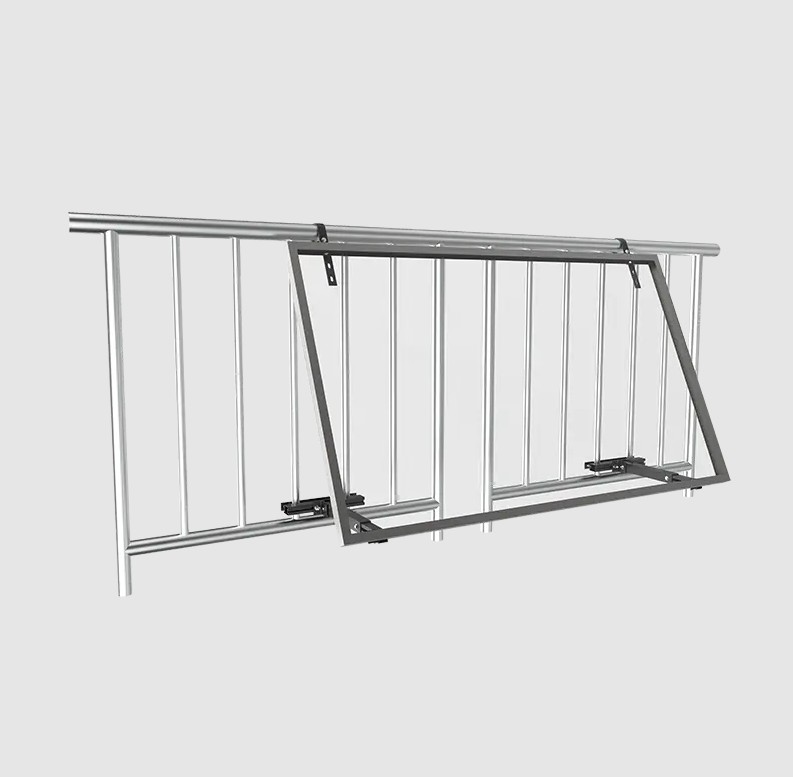

Można go bezpiecznie łączyć z konstrukcjami, takimi jak balustrady balkonowe, ściany, podłogi i krawędzie rabat kwiatowych za pomocą śrub, zacisków, zacisków w kształcie litery U, regulowanych nóżek itp. Niektóre systemy obsługują konstrukcję bez dziurkowania, co jest szczególnie odpowiednie w scenariuszach, w których zmiany w konstrukcji budynku są niedozwolone, np. w mieszkaniach na wynajem lub wysokiej klasy budynkach komercyjnych.

2. Dostosuj się do różnych kątów i kierunków

Wspornik może regulować kąt nachylenia i kierunek obrotu, aby dopasować balkony o różnych orientacjach na południowym wschodzie, północnym zachodzie i północnym wschodzie, aby poprawić wykorzystanie światła. Niektóre systemy mają wbudowane przeguby dostrajające lub konstrukcje blokujące przekładnię, a użytkownicy mogą precyzyjnie dostroić kąt komponentów w zależności od sezonowego światła słonecznego, aby jeszcze bardziej zoptymalizować wydajność wytwarzania energii.

3. Kompatybilny z montażem pionowym i ukośnym

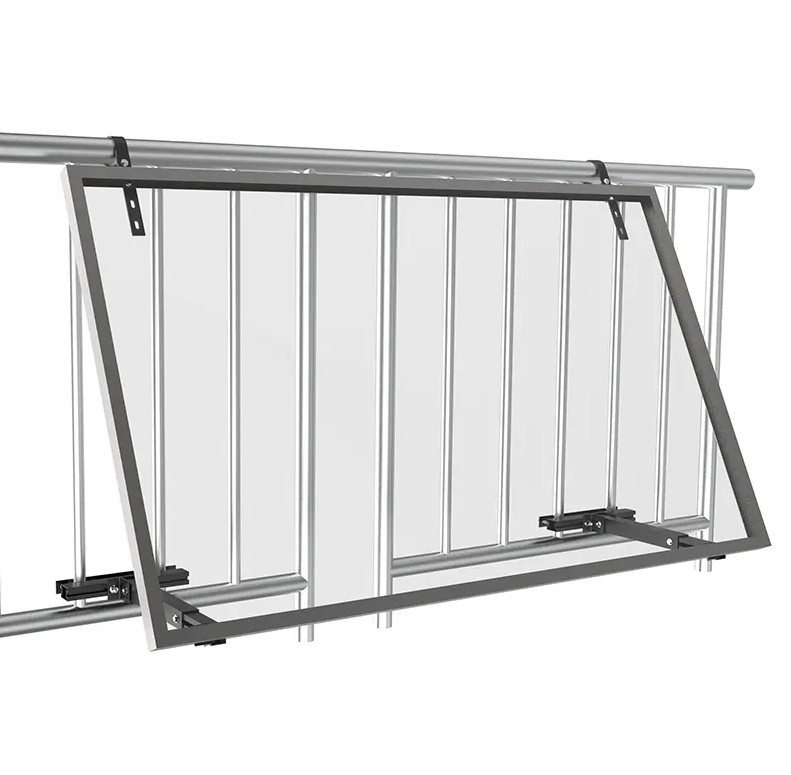

Można go nie tylko zainstalować poziomo na balustradzie balkonu, ale także obsługuje wiele metod instalacji, takich jak pionowe mocowanie do ściany i ukośne zawieszanie okien, a nawet można go przekształcić w „zewnętrzną mikroelektrownię”, aby w pełni aktywować przestrzeń balkonu i elewacji.

4.Wspólnie zaprojektowane z ultracienkimi modułami fotowoltaicznymi

Wiele uchwytów balkonowych PV dostępnych na rynku jest obecnie zaprojektowanych z myślą o ultracienkich i lekkich modułach, które są jeszcze cieńsze niż zwykłe szklane okna i lżejsze, dzięki czemu na balkonie nie ma uczucia ucisku. Jednocześnie moduły te mają większą przepuszczalność światła i są bardziej odpowiednie do utrzymania wentylacji balkonu i potrzeb oświetleniowych.

Każda ściana może wytwarzać prąd: elastyczne scenariusze instalacji

Kiedy mówimy o wytwarzaniu energii fotowoltaicznej, pierwszą reakcją jest często „dach” – starannie ułożone panele słoneczne świecące w słońcu. Jednak w miastach, w których cenny jest każdy centymetr ziemi, uzyskanie tradycyjnego „dachu energetycznego” nie jest łatwe. Często powstają wysokie budynki mieszkalne, gęste osiedla i budynki o skomplikowanych prawach własności dach fotowoltaika jest zniechęcająca.

Pojawienie się balkonowych paneli fotowoltaicznych przełamuje to ograniczenie przestrzeni. Dzięki nowym systemom wsporników i ultralekkim komponentom prawie każda ściana, każdy balkon, a nawet przestrzeń krawędziowa za oknem może stać się „nowym miejscem” wytwarzania energii. To dekonstrukcyjna innowacja miejskiego systemu energetycznego – zmiana przestrzeni pionowej z „ignorowanej” na „aktywowaną”.

Wytwarzanie energii można osiągnąć w różnych kierunkach: Nie pozwól, aby słońce zniszczyło ścianę

Tradycyjne systemy fotowoltaiczne są często wdrażane tylko w kierunku południowym, aby uzyskać maksymalną efektywność wykorzystania światła słonecznego. Jednak w przypadku fotowoltaiki balkonowej nie chodzi tylko o maksymalizację wytwarzania energii, ale także o maksymalizację dostępnej przestrzeni i elastyczność. Nowy system wsporników i konstrukcja komponentów umożliwiają nawet ścianom skierowanym na północ, wschód i zachód uzyskanie określonej wartości wytwarzania energii.

Wynika to z trzech czynników technicznych:

1. Regulowany kąt

Nowoczesny system wsporników umożliwia obrót i nachylenie modułów fotowoltaicznych w określonym zakresie kątowym, np. ustawienie od pionowej ściany do nachylenia 30 stopni, tak aby lepiej odbierać światło ukośne i kompensować niedogodności świetlne balkonów nie wychodzących na południe.

2. Wysokowydajne monokrystaliczne moduły PERC lub typu N

Nowa generacja wysokowydajnych modułów fotowoltaicznych może nadal utrzymywać wysoki współczynnik konwersji w warunkach słabego i rozproszonego światła. Nawet jeśli słońce jest skierowane rano na wschód, a po południu na zachód, w ciągu dnia można zgromadzić znaczną ilość energii.

3.Inteligentny system inwertera i mikroinwertera

Inteligentny falownik może automatycznie regulować moc wyjściową w zależności od warunków oświetleniowych każdego komponentu. Nawet jeśli oświetlony zostanie tylko jeden panel fotowoltaiczny, jego wytwarzanie energii nie zostanie „przeciągnięte” przez inne komponenty. Takie jest znaczenie układu „mikroinwertera”. Dzięki temu plan wytwarzania energii składający się z jednego elementu na ścianie wschodniej i jednego elementu na ścianie zachodniej ma również praktyczne zalety.

Balkon – od kącika rekreacyjnego do „mikroelektrowni”

Balkon to jedna z niewielu przestrzeni w miejskich rezydencjach, która może bezpośrednio kontaktować się ze światem zewnętrznym. W przeszłości było to miejsce suszenia ubrań, picia herbaty i uprawy kwiatów, ale obecnie balkon staje się najodpowiedniejszą „strategiczną placówką” do wykorzystania fotowoltaiki.

Miejsca instalacji wielopoziomowych:

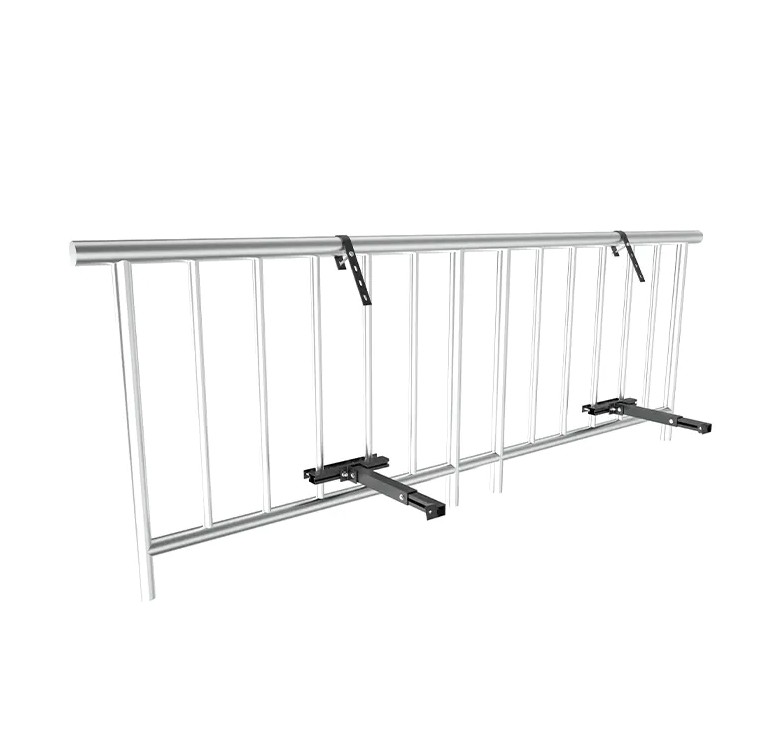

*Poręcz balkonowa: wsporniki poziome można zawiesić w celu montażu 1-2 modułów bez wpływu na pole widzenia;

* Górna krawędź balkonu: za pomocą wsporników w kształcie litery L lub ukośnych rozłóż moduły na zewnątrz pod określonym kątem;

* Boczna ściana balkonu: szczególnie odpowiednia do pionowego ułożenia lekkich modułów tworzących „fotowoltaiczną ścianę osłonową”;

* Kwietnik lub miejsce na klimatyzację: przekształcone w podstawę do montażu na nogach, aby wykorzystać martwy punkt przestrzeni;

Szczególnie na balkonie od strony południowej moduły mogą nie tylko wytwarzać prąd, ale także pełnić rolę osłony przeciwsłonecznej, izolacji cieplnej i zwiększać prywatność balkonu, upijając dwie pieczenie na jednym ogniu, realnie zmieniając balkon z „platformy widokowej” w „platformę funkcjonalną”.

Krawędź za oknem: mała przestrzeń ma również świetne zastosowania

Wielu mieszkańców może nie mieć balkonu, a jedynie okno. Nie oznacza to jednak, że nie mogą wpisywać się w trend fotowoltaiki balkonowej. W nowej generacji systemów wsporników pojawił się rodzaj małego urządzenia wiszącego przeznaczonego do „przestrzeni brzegowej za oknem”. Główne cechy obejmują:

*Bez dziurkowania, brak uszkodzeń konstrukcji, mocowany do krawędzi okna lub dolnej krawędzi za pomocą regulowanych haczyków;

* Ultra cienka konstrukcja komponentów, grubość jest tylko mniejsza niż połowa tradycyjnych komponentów, zapewniając bezpieczeństwo;

* Konstrukcja składana lub z możliwością przechowywania, odpowiednia do tymczasowego użytku lub elastycznego wdrożenia przez najemców;

To urządzenie jest odpowiednie dla użytkowników takich jak akademiki, stare wspólnoty i mieszkania na wynajem krótkoterminowy. Nawet jeśli miejsce na instalację ma tylko 0,5 metra kwadratowego, może „wstawić liść fotowoltaiczny”.

Fotowoltaika elewacji zewnętrznej: Pokrycie budynku może również wytwarzać energię elektryczną

Wraz z rozwojem koncepcji integracji budynków fotowoltaicznych coraz więcej budynków miejskich zaczyna poszukiwać sposobów bezpośredniego przekształcenia ściany zewnętrznej w platformę do produkcji energii. W dziedzinie fotowoltaiki balkonowej pomysł ten jest promowany wśród ludności cywilnej na małą skalę i przy niskich kosztach.

Najważniejsze cechy konstrukcyjne połączenia wspornika i ściany zewnętrznej:

* Pionowy wspornik montażowy: Przymocuj moduł fotowoltaiczny do ściany zewnętrznej jak obraz, który może generować prąd i ma charakter dekoracyjny;

* Zintegrowany wspornik ściany osłonowej: Zintegrowana konstrukcja ze szklaną lub metalową ścianą zewnętrzną w celu uzyskania niewidocznego wytwarzania energii;

* Kombinacja podwójnych modułów szklanych: ma właściwości półprzezroczyste, nie blokuje światła i daje piękny efekt;

Promocja tego typu systemów nie tylko poprawia funkcjonalność budynku, ale także poprawia „zielony wizerunek” zabudowy miejskiej. Można przewidywać, że w przyszłości elewacje wieżowców, biurowców i starych osiedli mieszkaniowych mogą stać się częścią nośnika wytwarzania energii.

Zwiększenie wartości elastycznych scenariuszy zastosowań

Każda ściana może generować prąd, co oznacza, że przechodzimy od „energii scentralizowanej” do ery „energii rozproszonej”. Balkon PV jest pomostem w procesie transformacji:

* Dla indywidualnych gospodarstw domowych: oznacza to niższe rachunki za prąd i większą niezależność;

* W przypadku starych obszarów mieszkalnych: oznacza to przekształcenie się w zielone społeczności bez renowacji dachów;

* W odniesieniu do ogólnego zarządzania energią w miastach: oznacza to stopniowe doskonalenie rozproszonych, sterowalnych sieci zasilania, co pomaga zmniejszyć obciążenie sieci i poprawić możliwości regulacji w dolinach szczytowych;

To nie tylko przebudowa struktury energetycznej, ale także innowacja w stylu życia mieszkańców.

Sekret poprawy efektywności wytwarzania energii: konstrukcja z regulacją kąta

Wszyscy wiemy, że kąt padania światła słonecznego bezpośrednio determinuje efektywność wytwarzania energii przez moduły fotowoltaiczne. Jeśli chcesz „wysłonecić” więcej energii elektrycznej, musisz ustawić panele słoneczne możliwie prostopadle do kierunku światła słonecznego. W przypadku tradycyjnych fotowoltaiki dachowej zwykle osiąga się to poprzez jednorazowe ustawienie kąta podczas instalacji, ale w mikroprzestrzeni, takiej jak balkon, stały kąt nie zawsze jest najlepszym wyborem.

Dlatego konstrukcja z regulacją kąta stała się kluczową innowacją w balkonowy system montażu fotowoltaiki . Pozwala nie tylko dostosować kąt pochylenia modułu w zależności od pory roku czy orientacji, ale także w najbardziej elastyczny sposób może wychwytywać światło słoneczne w maksymalnym stopniu w złożonym środowisku budynków miejskich, znacznie poprawiając w ten sposób efektywność wytwarzania energii.

Dlaczego kąt jest tak ważny?

Słońce zmienia swoją „wysokość” w ciągu roku i porusza się przez cały dzień. Kąt nasłonecznienia jest umiarkowany wiosną i jesienią, wysoki latem i niski zimą. W przypadku stałokątowej instalacji fotowoltaicznej, jeśli kąt nachylenia będzie zbytnio odbiegał od kąta promieniowania słonecznego, będzie to prowadzić do zmniejszenia efektywnego oświetlenia i zmniejszenia efektywności wytwarzania energii.

Dane pokazują, że na każde 10 stopni odchylenia od optymalnego kąta wydajność wytwarzania energii spada średnio o około 3%\~5%; jeśli optymalny kąt zostanie utrzymany przez cały rok, całkowita produkcja energii może wzrosnąć o **10%\~25%**, co stanowi bardzo znaczną korzyść dla systemu mikrobalkonów.

Budowa i zasada działania wspornika z regulacją kąta

Wspornik z regulacją kąta wykorzystuje specyficzną konstrukcję mechaniczną, która umożliwia elastyczne obracanie i przechylanie elementu w określonym zakresie.

Typowe projekty obejmują:

1. Wspornik z blokadą przekładni

Kąt pochylenia można precyzyjnie regulować w jednostkach co 10°, regulując punkt podparcia za pomocą skali zębatej. Po regulacji konstrukcja jest stabilna i ma dobrą odporność na wiatr.

2.Wspornik z wieloma otworami

Wspornik ma wiele otworów, a użytkownicy mogą włożyć kołki, aby w razie potrzeby zamocować go pod odpowiednim kątem. Zaletami są prostota i niski koszt.

3. Struktura regulacji kąta szyny ślizgowej

Połączenie przesuwnych szyn prowadzących i spiralnych prętów regulacyjnych umożliwia płynną regulację kąta, co jest odpowiednie dla zaawansowanych zastosowań wrażliwych na światło.

4. Mikrosystem automatycznego śledzenia światła (niewielka liczba modeli z najwyższej półki)

Użyj czujników światła do regulacji kąta w czasie rzeczywistym, podobnie jak w przypadku „słoneczników”, ale koszt jest wysoki i nie był jeszcze szeroko promowany w scenach z domowego balkonu.

Projekty te uwzględniają ograniczenia przestrzenne balkonu. W oparciu o zapewnienie lekkiej konstrukcji i łatwej obsługi, maksymalizowana jest wygoda regulacji użytkownika i stabilność systemu.

Jak dostosować kąt do pory roku?

Prosta zasada jest następująca:

Najlepszy kąt pochylenia ≈ lokalna szerokość geograficzna ± sezonowy kąt korekcji

W przypadku balkonów wychodzących na południe ta regulacja jest bardzo skuteczna; w przypadku balkonów skierowanych na wschód lub zachód można regulować kąt i kierunek, aby zoptymalizować kąt odbioru światła rano lub po południu.

Nawet jeśli jest korygowany tylko 2\~3 razy w roku, może przynieść średni roczny wzrost wytwarzania energii o ponad 10%, szczególnie na północy lub obszarach z wyraźnymi zmianami oświetlenia, korzyść ta jest bardziej znacząca.

Jak działają zwykli użytkownicy?

Wiele osób martwi się: nie jestem elektrykiem, czy mogę obsługiwać te wsporniki? Tak naprawdę nowoczesne systemy montażu PV na balkonach zaprojektowały mechanizm regulacji kąta tak, aby był niezwykle prosty i zwykli użytkownicy mogą to zrobić samodzielnie:

Regulacja kąta wymaga jedynie klucza lub narzędzia sześciokątnego, a czas operacji wynosi 10 minut;

Podręcznik wyposażony jest w kątownik, nawet ze skalą i zalecaną sezonową tabelą kątów;

Niektóre firmy oferują „sezonowe pakiety usług regulacji kąta”, w ramach których profesjonalni technicy odwiedzają dwa do trzech razy w roku, aby regularnie optymalizować kąt nachylenia dla użytkowników. Jest to przemyślane rozszerzenie usług dla osób starszych lub mieszkańców, dla których nie jest to wygodne.

Praktyczne znaczenie miejskich „ścigaczy światła”

W miejskich systemach PV na balkonach powierzchnia każdego elementu jest ograniczona, dlatego jeszcze ważniejsze jest wyciśnięcie maksymalnej wydajności wytwarzania energii na „powierzchni jednostki”. Konstrukcja z możliwością regulacji kąta umożliwia jedynie precyzyjną regulację.

*Dla osób fizycznych: oznacza to wyższe zyski i krótsze okresy zwrotu;

* Dla systemu: oznacza to ogólną stabilność i wydajność;

* Dla miejskiej sieci energetycznej: poprawa mocy wytwórczych każdej mikrostacji stanowi silniejsze ogniwo w rozproszonym systemie energetycznym;

Innymi słowy, regulacja kąta to nie tylko szczegół techniczny, ale także przejaw oszczędnego zarządzania energią w miastach.

Nie martw się o wieżowce w miastach: konstrukcja wiatroszczelna i zabezpieczająca przed upadkiem

W miastach z wysokimi budynkami wielu mieszkańców chętnie wypróbowuje balkonowe panele fotowoltaiczne, ale często powstrzymuje ich problem praktyczny: silny wiatr w wieżowcach, czy panele fotowoltaiczne zostaną zdmuchnięte? Czy to jest bezpieczne?

Jest to bardzo uzasadniona obawa. Im wyższe piętro, tym większa prędkość wiatru i większa powierzchnia elewacji budynku wystawiona na działanie wiatru. Jeśli nie zostanie on solidnie zamocowany, nie tylko sam sprzęt ulegnie uszkodzeniu, ale może również spowodować poważne wypadki związane z bezpieczeństwem. Szczególnie w obszarach wietrznych lub obszarach, w których często występują tajfuny, głównym czynnikiem branym pod uwagę stała się wiatroszczelność i ochrona przed upadkiem balkonowego systemu fotowoltaicznego.

Na szczęście wraz z rozwojem technologii i poprawą standardów nowy system montażu fotowoltaiki na balkonie już dawno włączył „bezpieczeństwo” do swojego DNA projektu, a dzięki różnorodnym szczegółom konstrukcyjnym i optymalizacji materiałów zapewnia, że ​​może być stabilny jak góra nawet w wieżowcu miejskim.

Jak duże jest ciśnienie wiatru na dużych wysokościach?

Przyjrzyjmy się najpierw danym: W normalnych warunkach pogodowych prędkość wiatru na piętrach powyżej 10 może być o 30% ~ 50% większa niż na ziemi; przy silnym wietrze chwilowe ciśnienie wiatru na budynki powyżej 20 pięter może osiągnąć 400 ~ 800 Pa lub nawet więcej. Odpowiada to ciągłej sile rozciągającej wynoszącej 40\~80 kg na metr kwadratowy. Jeśli konstrukcja jest niestabilna, istnieje ryzyko upadku.

Dlatego przy projektowaniu balkonowego systemu fotowoltaicznego należy zacząć od trzech aspektów: materiałów, konstrukcji i sposobu połączenia, aby upewnić się, że będzie on w stanie przez długi czas wytrzymać napór wiatru i ryzyko upadku.

System blokady wiatru: spraw, aby wspornik był „ciasny i nie luźny”

W nowoczesnym balkonowy system montażu fotowoltaiki s, ogólnie wprowadza się konstrukcję zabezpieczającą przed wiatrem (wspornik wiatrowy). Jest to mechanizm wielokrotnego zaciskania i mocowania, który zapewnia, że ​​elementy nie będą się trzęsły, podnosiły ani ślizgały pod wpływem wiatru.

Typowe projekty obejmują:

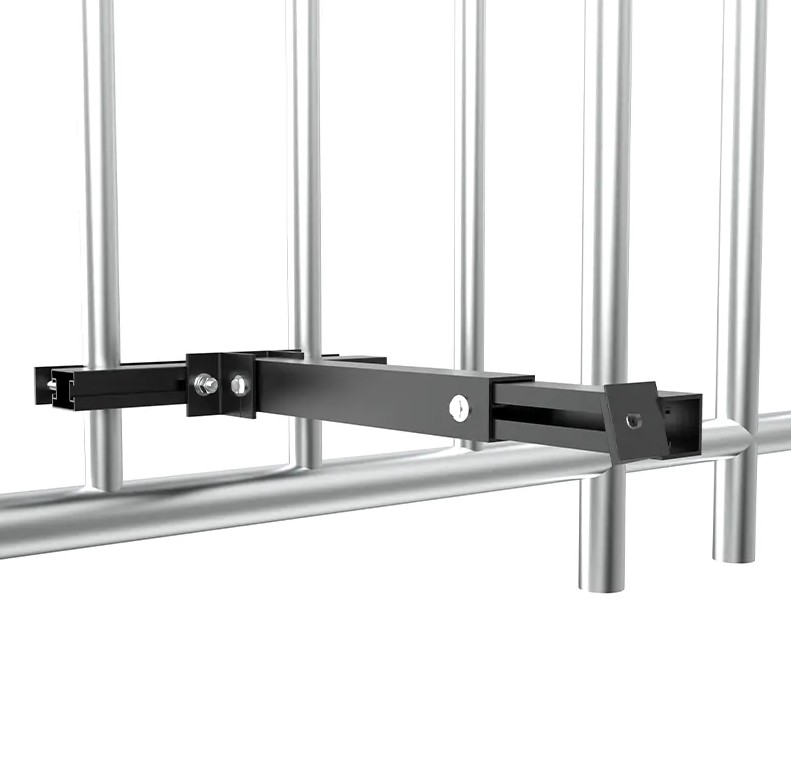

*Dwuwarstwowe blokowanie listwy dociskowej: górna i dolna część ramy komponentowej są przymocowane za pomocą listew dociskowych, które nie tylko dociskają panel, ale także zwiększają stabilność całej ramy;

* Mechaniczna klamra zagryzająca zęby: Belka główna wspornika i ramię montażowe są połączone poprzez „konstrukcję gryzącą”, a zamek jest coraz mocniej dociskany przy silnym wietrze;

* Kombinacja podkładek sprężystych zapobiegających poluzowaniu się nakrętki: Stosuj elementy złączne odporne na wstrząsy, które nie dają się łatwo poluzować nawet przy długotrwałych wibracjach;

* Niewidoczna konstrukcja zawiasów: Niektóre regulowane wsporniki kątowe są osadzone z zawiasami w obrotowym wale i osadzony jest bagnet, który można łatwo regulować i zapewnia siłę mocowania.

Koncepcja projektowa tych konstrukcji jest podobna do koncepcji części skrzydeł samolotów lub łączników mostów, zapewniając brak poluzowania lub pęknięcia w punkcie koncentracji naprężeń, dzięki czemu skutecznie przeciwstawiają się ciągłemu naciskowi i nagłemu uderzeniu powodowanemu przez silny wiatr.

Urządzenie zabezpieczające przed upadkiem: wiele gwarancji, brak ukrytych zagrożeń

Oprócz ochrony przed wiatrem konieczne jest również zapobieganie „upadkowi”. Zwłaszcza w wieżowcach, gdy sprzęt fotowoltaiczny zainstalowany na balkonie upadnie, skutki będą katastrofalne. Dlatego nowoczesne systemy zazwyczaj posiadają dodatkowy mechanizm zabezpieczający przed upadkiem.

Podstawowe komponenty obejmują:

* Kabel zabezpieczający przed upadkiem ze stali nierdzewnej: Każdy panel fotowoltaiczny lub wspornik jest połączony z korpusem balkonu za pomocą kabla ze stali nierdzewnej. Nawet jeśli główne mocowanie zostanie przypadkowo poluzowane, może ono również pełnić rolę „liny zabezpieczającej” zabezpieczającej przed upadkiem.

* System haków samoblokujących: podobny do konstrukcji haka stosowanej przez pracowników pracujących na dużych wysokościach, po zamontowaniu elementu automatycznie blokuje się na poręczy balkonu lub konstrukcji ściany. Po zmianie obciążenia blokuje się automatycznie, aby zwiększyć nadmiarowe bezpieczeństwo.

* Konstrukcja śruby ograniczającej: Na końcu instalacji ustawia się urządzenie ograniczające, aby zapobiec całkowitemu poślizgowi, nawet jeśli położenie zostanie przesunięte ze względu na starzenie się konstrukcji lub trzęsienie ziemi.

Ten podwójny mechanizm zabezpieczający „system zabezpieczający konstrukcję główną” jest w pewnym stopniu bliski koncepcji bezpieczeństwa systemu liny wspinaczkowej. Nawet jeśli stanie się najgorsze, nie wymknie się to spod kontroli.

Lekki materiał to także klucz do bezpieczeństwa

Nie myśl błędnie, że „ciężki jest bezpieczny”. W przypadku zastosowań w wysokich budynkach bardziej rozsądnym wyborem są lekkie i wytrzymałe materiały. Obecnie w głównym nurcie montażu paneli fotowoltaicznych na balkonach wykorzystuje się głównie następujące materiały:

* Stop aluminium o wysokiej wytrzymałości (taki jak 6063-T5): niska gęstość, wysoka wytrzymałość, dobra odporność na rdzę, odpowiedni do długotrwałego narażenia na działanie środowiska zewnętrznego;

* Stal węglowa ocynkowana ogniowo: po specjalnej obróbce antykorozyjnej ma zalety zarówno pod względem masy, jak i wytrzymałości i jest szeroko stosowana w głównej ramie nośnej;

* Elementy złączne ze stali nierdzewnej: wyjątkowo silne właściwości antykorozyjne, kluczowe części nie są łatwe do rdzewienia i usuwania;

Dzięki połączeniu doboru materiałów i optymalizacji konstrukcji balkonowy system fotowoltaiczny może zachować wytrzymałość, unikając jednocześnie niepotrzebnych dodatkowych obciążeń budynku, co zapewnia równowagę między bezpieczeństwem a praktycznością.

Zarówno estetyka, jak i praktyczność: silna integracja architektoniczna

Ponieważ fotowoltaika balkonowa wkracza w życie mieszkańców miast, oprócz wydajności wytwarzania energii i bezpieczeństwa instalacji, kolejną „przeszkodą”, której nie można zignorować, jest problem wyglądu.

W nowoczesnym cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Od „stylu industrialnego” do „języka architektonicznego”

Wczesne systemy wsporników fotowoltaicznych na balkonach często wywodziły się ze scen przemysłowych, dążąc do wytrzymałości i funkcjonalności, ale ignorując wrażenia wizualne środowiska mieszkalnego. Gruba stalowa rama, niechlujne okablowanie i odsłonięte komponenty są nie tylko nieestetyczne, ale także często prowadzą do przeszkód na terenie posesji lub sporów sąsiedzkich.

Aby rozwiązać ten problem, nowoczesne systemy wsporników fotowoltaicznych balkonowych stopniowo wprowadzają „język architektoniczny”:

* Proste linie i lekka konstrukcja: Ogólny kształt jest raczej minimalistyczny, unikając skomplikowanych struktur krzyżowych, tak aby ludzie nie byli w stanie rozpoznać z daleka, że „to jest system fotowoltaiczny”;

* Konstrukcja z ukrytą śrubą i listwą dociskową: Ukrycie punktów połączeń i płytek dociskowych pozwala zachować czysty i schludny wygląd;

* Jednolita kolorystyka: Na powierzchni wspornika zastosowano matową szarość, srebrno-białą, czarną i inne kolory zbliżone do elewacji budynku, które nie są gwałtowne i nie dominują;

* Dopasuj geometrię balkonu: w zależności od typowych proporcji balkonu, grubości balustrady, stylu narożników i innych prefabrykowanych form wsporników, można go „zintegrować” po montażu.

Ta transformacja z „języka produkcyjnego” na „język architektoniczny” jest ważnym krokiem, aby fotowoltaika balkonowa naprawdę zintegrowała się ze stylem życia mieszkańców.

Niewidoczna konstrukcja wspornika: urządzenia wytwarzające energię „znikają”

Aby jeszcze bardziej ograniczyć poczucie wyposażenia, w konstrukcji wspornika przyjęto różnorodne koncepcje „niewidocznego” projektu, aby system fotowoltaiczny był jak najbardziej słaby wizualnie:

1. Konstrukcja z osadzoną krawędzią: Po przymocowaniu głównej belki wspornika do poręczy lub ściany, krawędź jest składana w stałą konstrukcję i prawie nie ma widocznego występu z daleka.

2. Pusty, lekki szkielet: tradycyjna uszczelniona płyta montażowa została wyeliminowana, a pusta konstrukcja została zastosowana w celu zmniejszenia masy i zmniejszenia przeszkód, dzięki czemu komponenty wyglądają bardziej „przezroczysto”.

3. Modułowa zintegrowana listwa: Pierwotnie odsłonięte kable i złącza są zintegrowane ze szkieletem wspornika, a zintegrowane opakowanie pozwala uniknąć „wrażenia z maszynowni” spowodowanego odsłoniętymi liniami.

4. Optymalizacja asymetrycznego kąta pochylenia: W przypadku balkonów o różnej orientacji północ-południe i wschód-zachód przyjęto asymetryczny projekt, aby kąt nachylenia elementu był bardziej naturalny w konstrukcji i tworzył ciągły związek przedłużenia ze ścianą.

Te projekty sprawiają, że fotowoltaika balkonowa nie jest już „elektrownią wiszącą za oknem”, ale częścią ukrytą w scenie życia, uwzględniającą zarówno funkcję, jak i piękno.

Dopasowanie do ultracienkich paneli fotowoltaicznych: cienkość to także rodzaj piękna

Nie wystarczy, że wspornik będzie dobrze wyglądał, muszą dotrzymać kroku także same elementy. Nowa generacja systemów balkonowych wykorzystuje zazwyczaj ultracienkie, półprzezroczyste lub całkowicie czarne panele fotowoltaiczne, które pod względem wyrazu wizualnego bliższe są „materiałom budowlanym” niż „urządzeniom wytwarzającym energię”.

Ultracienkie elementy szklane (3\~4mm): Grubość jest o około 40% mniejsza niż w przypadku tradycyjnych elementów, a ciśnienie wizualne jest mniejsze po montażu, co jest odpowiednie w przypadku balustrad balkonowych lub ścian wspornikowych.

Elementy półprzezroczyste: Niektóre obszary przepuszczają światło, dzięki czemu balkon może nadal zachować naturalne kanały świetlne, biorąc pod uwagę funkcje sadzenia, wentylacji i oświetlenia.

Zintegrowane czarne komponenty: Dzięki całkowicie czarnym ramom i powłokom nieodblaskowym ogólna tekstura ciemnego lustra jest idealnie dopasowana do nowoczesnych zewnętrznych szklanych lub metalowych fasad budynków mieszkalnych.

Po dopasowaniu tych elementów do wspornika wyglądem przypomina kawałek dekoracyjnego szkła lub wiatrochronu, a nie tradycyjny „panel słoneczny”, co jest łatwiej akceptowane przez mieszkańców, posesję i architektów.

Społeczne skutki integracji architektonicznej

Zmiana wyglądu balkonowych systemów fotowoltaicznych to nie tylko kwestia estetyczna, ale także praktyczna siła napędowa. W ramach wielu miejskich projektów pilotażowych stwierdzono, że:

* Wygląd jest skoordynowany, a akceptacja mieszkańców wzrosła o około 60%;

* Zarząd nieruchomości nie sprzeciwia się już stanowczo, a nastawienie wspierających instalacji jest bardziej pozytywne;

* Projektanci architektury zaczęli aktywnie rozważać „wbudowane” rozwiązania komponentów fotowoltaicznych i włączać je do konstrukcji budynku.

* Po zmianie „późniejszej wtyczki zewnętrznej” na „część budynku” fotowoltaika balkonowa będzie mogła przejść od spontanicznej instalacji na małą skalę do wielkoskalowego układu urbanistycznego.
