Jak skutecznie zaprojektować i zainstalować system montażu dachu PV: kompletny przewodnik

Główne rodzaje dachu PV SysteM montażowy

. System montażu PV na dachu jest kluczowym elementem systemu wytwarzania energii fotowoltaicznej i podejmuje ważne zadanie mocnego naprawienia modułów fotowoltaicznych na dachu. Wraz z rozwojem technologii fotowoltaicznej i wzrostu popytu rodzaje systemów wsparcia fotowoltaicznego dachu stają się coraz bardziej zróżnicowane. Przy wyborze odpowiedniego systemu wsparcia fotowoltaicznego należy wziąć pod uwagę strukturę, materiał, liczbę paneli fotowoltaicznych i czynniki środowiskowe dachu. Poniżej przedstawiono kilka głównych rodzajów systemów montażu dachu.

1. System stałego wsparcia

System stałego wspornika jest najczęstszym rodzajem wsparcia fotowoltaicznego dachu. Jego cechą jest to, że po zainstalowaniu podpory kąt nie będzie dostosowywany z czasem. System stałego wspornika jest zwykle odpowiedni dla dachów, które nie są zablokowane i mają wystarczającą ilość bezpośredniego światła słonecznego. System ma prostą strukturę, niski koszt i jest łatwy w instalacji, odpowiedni dla większości budynków mieszkalnych i komercyjnych.

Zaletą ustalonego systemu wsparcia jest jego opłacalność, która może zapewnić użytkownikom stabilną wydajność wytwarzania energii. Ponieważ nie jest wymagany mechanizm ruchu, konserwacja jest prosta, a niezawodność jest wysoka. Stałe wsparcie zwykle tworzy kąt z powierzchnią dachu pod niewielkim kątem, który może skutecznie pochłaniać światło słoneczne i zapewnić wysoką wydajność wytwarzania energii. W obszarach z dobrymi warunkami oświetleniowymi i niskim wiatrem system stałego wsparcia jest ekonomicznym i wydajnym wyborem.

2. Regulowany system wsporników

W porównaniu ze stałym systemem wsporników regulowany system wspornika ma większą elastyczność. Jego główną cechą jest to, że kąt pochylenia modułów fotowoltaicznych można regulować zgodnie ze zmianami sezonowymi lub różnymi kątami słońca. Ten rodzaj systemu wsporników jest zwykle odpowiedni dla dachów o złożonych warunkach oświetlenia i musi zoptymalizować wydajność wytwarzania energii.

Regulowany system wspornika można podzielić na dwa typy: regulacja ręczna i automatyczna regulacja. Ręczny typ regulacji wymaga od użytkownika ręcznego dostosowania kąta wspornika zgodnie ze zmianami sezonowymi i pogodowymi; podczas gdy typ automatycznego regulacji automatycznie dostosowuje kąt przez urządzenie mechaniczne, aby zmaksymalizować wydajność wytwarzania energii. Zaletą regulowanych nawiasów jest to, że mogą one zmaksymalizować wydajność wytwarzania energii modułów fotowoltaicznych według faktycznych warunków, szczególnie odpowiednich dla obszarów, w których kąty należy zoptymalizować. Jednak koszt instalacji systemu automatycznego regulacji jest wysoki i może wymagać większej konserwacji i zarządzania.

3. Lekki system wsporników

Lekkie systemy wsporników zwykle wykorzystują lekkie materiały metalowe lub plastikowe i nadają się do lekkich konstrukcji dachowych lub stosunkowo słabych dachów. Ten system wsporników jest szczególnie odpowiedni dla budynków o niskiej pojemności strukturalnej obciążenia. Za pomocą lekkich wsporników obciążenie na dachu można skutecznie zmniejszyć, a nacisk na dach spowodowany wspornikami z nadwagą można uniknąć.

Zaletą tego systemu to szybka instalacja, niski koszt i jest bardzo odpowiedni do późniejszego remontu lub rozszerzenia. Wadą lekkich systemów montażowych jest to, że mogą nie być tak stabilne jak wytrzymałe systemy montażowe, dlatego należy zwrócić uwagę na czynniki środowiskowe, takie jak obciążenia wiatru oraz deszcz i śnieg. Lekkie systemy montażowe są idealnym wyborem do budynków z lekkimi dachami lub złożonymi konstrukcjami.

4. pływający system montażu

Pływający system montażu jest specjalnym rodzajem systemu montażowego, który jest zwykle używany do płaskich dachów lub płaskich dachów. W przeciwieństwie do tradycyjnych systemów montażowych, pływające systemy montażowe nie naprawiają bezpośrednio modułów fotowoltaicznych na dachu za pomocą tradycyjnych metod mocowania, ale ustabilizują montaż na dachu, dodając ciężar lub naciskając ciężar, i zwykle nie wymagają perforacji dachu.

Zaletą pływającego systemu montażowego jest to, że nie uszkadza on integralności dachu, co jest szczególnie odpowiednie dla budynków, które nie chcą dokonywać poważnych zmian w konstrukcji dachu. Ponadto, pływający system montażu jest wysoce przystosowalny i może elastycznie reagować na różne cechy powierzchni dachu, szczególnie w przypadku budynków wynajmujących lub budynków, które nie mają długoterminowych zmian. Ponieważ jednak pływające systemy montażowe nie mają utrwalania, należy zwrócić szczególną uwagę na problemy z obciążeniem wiatru podczas instalacji w obszarach z silnymi wiatrem.

5. System wsporników typu toru

System wsporników typu toru przenosi głównie wiele modułów fotowoltaicznych przez długi tor. Ten system może przenosić panele fotowoltaiczne na torze w celu regulacji i optymalizacji kąta. System wsporników typu toru nadaje się do budynków o dużej przestrzeni dachowej i musi dostosować kąt paneli fotowoltaicznych. Projektowanie wspornika typu tortowego pozwala paneli fotowoltaicznych na przesuwanie się poziomo, regulując w ten sposób kierunek i kąt komponentów, dodatkowo poprawiając ogólną wydajność wytwarzania energii w systemie.

Zaletą wspornika typu toru jest to, że może on osiągnąć bardziej elastyczną regulację komponentów, aby dostosować się do konstrukcji i warunków środowiskowych różnych dachów. Jednak instalacja i konserwacja wspornika typu toru są stosunkowo skomplikowane i kosztowne. Dlatego ten typ systemu jest bardziej odpowiedni do dużych projektów komercyjnych lub przemysłowych i nie nadaje się do małej instalacji fotowoltaicznych domowych.

6. System składania wsporników

System składanego wspornika to innowacyjny system wspornika, który można złożyć lub rozwinąć zgodnie z potrzebami. Składany wspornik nie tylko oszczędza przestrzeń, ale także można go dostosować zgodnie z faktycznymi warunkami, aby dostosować się do różnych świateł. Zasadniczo nadaje się do miejsc, w których kąt należy dostosowywać według różnych pór roku, szczególnie w obszarach z dużymi różnicami w świetle zimą lub latem.

Największą zaletą składanego systemu wsporników jest jego elastyczność, która może skutecznie dostosować kąt panelu fotowoltaicznego w różnych okresach, aby dostosować się do różnych warunków słońca. Ze względu na składaną konstrukcję składany wspornik ma dobre wykorzystanie przestrzeni i nadaje się do instalacji dachu o ograniczonej przestrzeni. Wadą jest to, że wymaga pewnych operacji ręcznych podczas instalacji i regulacji, co jest mniej wygodne niż system regulacji automatycznej.

7. System wsporników fotowoltaicznych o wysokiej gęstości

Fotowoltaiczny system wsporników o wysokiej gęstości to system fotowoltaiczny na dachu odpowiedni dla dużego zapotrzebowania na energię. Optymalizuje układ wspornika, zmniejsza lukę między modułami fotowoltaicznymi i wykorzystuje przestrzeń dachu. System jest odpowiedni do zastosowań komercyjnych i przemysłowych, które wymagają wydajnego wytwarzania energii.

Zaletą nawiasów o dużej gęstości jest to, że efektywnie wykorzystują przestrzeń, są odpowiednie w sytuacjach, w których obszar dachu jest ograniczony, i może zwiększyć moc wytwarzania energii na jednostkę. Jednak z powodu ścisłego układu wymagana jest większa uwaga podczas konserwacji, szczególnie podczas czyszczenia i kontroli, i mogą występować pewne trudności operacyjne.

Jak ocenić, czy dach jest odpowiedni do zainstalowania System montażu PV

Wraz ze wzrostem globalnego zapotrzebowania na energię odnawialną, systemy wytwarzania energii na dachu stopniowo stały się ważnym sposobem dla domów i firm do wykorzystania energii słonecznej. Przed zainstalowaniem systemu montażowego PV jest kluczowym krokiem do oceny, czy dach jest odpowiedni do instalacji systemu montażu PV. Różne rodzaje dachów różnią się pod względem pojemności nośnej, stabilności strukturalnej, kąty i przestrzeni, więc wymagana jest szczegółowa ocena.

1. Struktura dachu i pojemność obciążenia

Przede wszystkim konstrukcja i pojemność nośna dachu są najbardziej podstawowymi czynnikami do ustalenia, czy nadaje się on do instalacji systemu montażowego PV. Sam system podparcia fotowoltaicznego ma pewną wagę, szczególnie podczas instalowania wielu modułów fotowoltaicznych, dach musi mieć wystarczającą pojemność obciążenia, aby utrzymać ciężar podparcia i modułów fotowoltaicznych. Ogólnie rzecz biorąc, typ strukturalny dachu określa jego pojemność obciążenia.

Wspólne konstrukcje dachowe obejmują drewniane dachy, dachy betonowe, metalowe dachy i dachy płytek. Pojemność obciążenia różnych materiałów i konstrukcji dachowych różni się znacznie, więc przed zainstalowaniem systemu podparcia fotowoltaicznego pojemność dachu należy szczegółowo ocenić. W przypadku drewna drewnianych lub dachów płytek, jeśli pojemność nośna jest niewystarczająca, przed instalacją może być wymagane wzmocnienie. W przypadku dachów betonowych pojemność obciążenia jest zwykle silna, ale konieczne jest również sprawdzenie, czy na powierzchni dachu występują pęknięcia lub inne uszkodzenia.

Ponadto należy również wziąć pod uwagę życie projektowe i usługowe dachu. Jeśli dach znajduje się blisko końca żywotności serwisowej, może wymagać go wymiany lub naprawy, w przeciwnym razie problem starzenia dach może spowodować niestabilność systemu wspornika po zainstalowaniu systemu wsporników fotowoltaicznych.

2. Nachylenie i kąt dachu

Nachylenie i kąt dachu mają kluczowe znaczenie dla instalacji wsporników fotowoltaicznych. Projektowanie systemu wsporników fotowoltaicznych zwykle dostosowuje kąt nachylenia modułu fotowoltaicznego zgodnie z nachyleniem i kątem dachu, aby upewnić się, że moduł może otrzymać światło słoneczne w największym stopniu. Im większe nachylenie dachu, tym bardziej zróżnicowany zakres regulacji i metody instalacji systemu wspornika.

Ogólnie rzecz biorąc, optymalny kąt instalacji układu fotowoltaicznego wynosi zwykle od 15 stopni do 40 stopni, a określony kąt zostanie określony zgodnie z lokalizacją geograficzną i promieniowaniem słonecznym. Jeśli nachylenie dachu jest zbyt małe lub zbyt duże, może być konieczne użycie wspornika regulacji kąta, aby dostosować kąt instalacji panelu fotowoltaicznego. Ponadto dach, który jest zbyt płaski lub nachylony, może powodować niewystarczającą stabilność wspornika, więc wzmocnienie strukturalne jest wymagane zgodnie z faktycznymi warunkami.

W przypadku niektórych płaskich dachów kąt instalacji systemu wspornika można regulować, dostosowując kąt samego wspornika, aby osiągnąć optymalny kąt oświetlenia, podczas gdy w przypadku dachów opadających, metodę instalacji wspornika można określić zgodnie z nachyleniem dachu. Krótko mówiąc, nachylenie i kąt dachu bezpośrednio wpływają na wydajność wytwarzania energii w panelu fotowoltaicznym, więc przed instalacją wymagana jest szczegółowa ocena przed instalacją na podstawie rzeczywistej sytuacji.

3. Orientacja dachu i cieniowanie

Orientacja dachu jest jednym z kluczowych czynników wpływających na wydajność wytwarzania energii fotowoltaicznej. Najlepszą orientacją modułów fotowoltaicznych jest południe, ponieważ południe może otrzymać najwięcej światła słonecznego, szczególnie na półkuli północnej. Dachy skierowane na południe mogą uzyskać więcej promieniowania słonecznego, a tym samym poprawiając ogólną wydajność systemu wytwarzania energii fotowoltaicznej. W przypadku dachów skierowanych na wschód lub na zachód, chociaż wydajność wytwarzania energii jest nieco niższa, nadal można je zainstalować i uzyskać określoną ilość wytwarzania energii.

Oprócz orientacji cieniowanie jest również ważnym czynnikiem. Otaczające drzewa, budynki, przewody i inne przeszkody mogą wpływać na obszar napromieniowania modułu fotowoltaicznego, wpływając w ten sposób na wydajność wytwarzania energii. Dlatego, oceniając, czy dach jest odpowiedni do instalacji systemu fotowoltaicznego wspornika, należy rozważyć, czy istnieją przeszkody w otaczającym środowisku i upewnić się, że system fotowoltaiczny może otrzymać jak najwięcej światła słonecznego w warunkach na każdą pogodę. Jeśli istnieje wiele przeszkód, możesz rozważyć zmniejszenie cieniowania poprzez przycinanie drzew lub dostosowanie układu systemu wspornika.

4. Stan powierzchni dachu i materiał

Stan powierzchni i materiał dachu są również kluczowymi czynnikami wpływającymi na instalację systemu wsporników fotowoltaicznych. Różne materiały dachowe wpłyną na metodę instalacji i jędrność systemu wspornika. Wspólne materiały dachowe obejmują płytki, arkusze metali, kafelki asfaltowe i beton. Każdy materiał ma inne cechy i wymaga różnych metod instalacji wspornika.

W przypadku dachów kafelków należy unikać uszkodzenia wodoodpornej warstwy dachu podczas instalowania wspornika fotowoltaicznego, abyś mógł wybrać system wspornika, który nie przenika dachu, taki jak wspornik ważony lub wspornik zacisków. W przypadku metalowych dachów wspornik można naprawić przez perforację, więc instalacja jest stosunkowo prosta. Betonowe dachy zwykle wykorzystują śruby rozszerzające lub kotwice chemiczne, aby naprawić wspornik, ale konieczne jest potwierdzenie, czy struktura dachu może nosić ciężar systemu wspornika.

Ponadto należy również ocenić płaskość powierzchni dachu. Jeśli na powierzchni dachu występują pęknięcia, odpychanie lub starzenie się, może to wpłynąć na stabilność i długoterminową żywotność systemu wspornika. Dlatego przed instalacją powierzchnię dachu należy sprawdzić, aby zapewnić, że nie ma rozbitych ani nierównomiernych obszarów. Jeśli dach okaże się poważnie uszkodzony, może być konieczne naprawione przed rozważeniem instalacji systemu fotowoltaicznego.

5. Konserwacja dachu i bezpieczeństwo

Konserwacja i bezpieczeństwo dachu jest jednym z czynników, które należy wziąć pod uwagę przy instalowaniu systemu wsporników fotowoltaicznych. System wsporników fotowoltaicznych musi być mocno zainstalowany, więc należy zapewnić stabilność i niezawodność dachu. Jeśli występują problemy strukturalne z dachem, takie jak zatonięcie dachu, pękanie lub przeciek, należy je naprawić przed zainstalowaniem systemu montażowego PV.

Ponadto należy również ocenić bezpieczeństwo dachu. Podczas procesu instalacji pracownicy budowlani muszą zapewnić bezpieczeństwo dachu, aby uniknąć wypadków bezpieczeństwa spowodowanych niewłaściwą obsługą. Podczas instalowania systemu wsparcia fotowoltaicznego konieczne jest upewnienie się, że dach może nosić ciężar sprzętu instalacyjnego i pracowników budowlanych, aby wymagana jest szczegółowa ocena dachu, aby zapewnić bezpieczeństwo podczas procesu budowy.

Jak wybrać odpowiedni System montażu PV Według materiału dachu

System montażu PV jest podstawową częścią systemu wytwarzania energii fotowoltaicznej. Jego główną funkcją jest naprawienie modułów fotowoltaicznych na dachu i zapewnienie jego stabilności i bezpieczeństwa. Wybór materiałów dachowych bezpośrednio wpływa na metodę projektowania i instalacji systemu montażowego PV. Różne rodzaje materiałów dachowych mają różne cechy. Dlatego przy wyborze podpory fotowoltaicznej czynniki takie jak struktura dachu, pojemność obciążenia, odporność na wiatr i to, czy łatwo jest performować, należy rozważyć kompleksowo.

1. Asphalt gont dach

Dachy z gontem asfaltowego są powszechne w budynkach mieszkalnych i mają zalety dobrej wodoodpornej wydajności, prostej konstrukcji i niskich kosztów. Jednak dachy z gontem asfaltowego są stosunkowo cienkie i mają ograniczoną pojemność łożyska strukturalnego. Dlatego przy wyborze systemu montażowego PV należy zwrócić szczególną uwagę na dopasowanie pojemności łożyska. Ponieważ materiał gontowy asfaltowy jest miękki, bezpośrednie wiercenie może spowodować uszkodzenie wodoodpornej warstwy i wpływać na uszczelnienie dachu.

W przypadku dachów z gontem asfaltowego zwykle wybierane są systemy wsparcia nie doceniane lub używane są typy wsparcia o mniejszej penetracji. Te podpory można zainstalować specjalnymi metodami zawierającymi ciężar lub zaciskami bez penetracji dachu, aby uniknąć uszkodzenia wodoodpornej warstwy. Pływające wsporniki i obciążenie obciążeniowe są zwykle lepszymi wyborami. Ten rodzaj wsparcia jest łatwy w zainstalowaniu i nie uszkodzi konstrukcji dachu. Nadaje się na dachy z lżejszymi obciążeniami.

2. Metalowy dach

Metalowe materiały dachowe obejmują stalowe płyty, płytki aluminiowe itp. Ich głównymi zaletami są wysoka wytrzymałość, dobra trwałość, silna odporność na wiatr i dobra wodoodporność. Struktura dachu metalowych dachów jest zwykle silna i może wytrzymać duże obciążenia. Dlatego w przypadku metalowych dachów możesz wybrać stały system fotowoltaiczny, który jest bezpośrednio przykręcony do dachu, a proces instalacji jest stosunkowo prosty.

Wybierając wspornik fotowoltaiczny dla metalowego dachu, musisz wziąć pod uwagę rodzaj i grubość metalu. W przypadku grubszych metalowych dachów system wspornika można bezpośrednio przymocować do dachu przez uderzenie; W przypadku cieńszych metalowych dachów musisz wybrać system wspornika o regulowanym wsporniku, aby uniknąć nadmiernego nacisku na dach. Ponadto stosowanie systemów wsporników przeciwkorozji metalowych może skutecznie zwiększyć żywotność obsługi wsporników fotowoltaicznych, szczególnie w obszarach o stosunkowo wilgotnych środowiskach, takich jak nadmorski.

3. Flat dach

Charakterystyką płaskich dachów jest to, że nie ma nachylenia, a instalacja modułów fotowoltaicznych wymaga systemu wspornika dostosowania kąta paneli fotowoltaicznych. Płaskie dachy są powszechne w budynkach komercyjnych i zakładach przemysłowych. Zazwyczaj są wykonane z betonowych lub żelbetowych materiałów i mają silną pojemność łożyska. W takim przypadku można zastosować różne systemy wsparcia, w tym ustalone podpory, regulowane podporki i pływające wsporniki.

Ponieważ płaskie dachy mają zwykle duży obszar i nie mają kąta pochylenia, przy wyborze systemu wsparcia konieczne jest dokonanie rozsądnych regulacji kąta zgodnie z konkretnym miejscem instalacji i warunkami oświetlenia. Jeśli warunki oświetlenia są stosunkowo ustalone, można wybrać ustaloną podporę; Jeśli kąt oświetlenia różni się znacznie w zależności od pór roku, można wybrać regulowaną podporę, a nawet system wsporniczy z torami można użyć do regulacji kąta modułu fotowoltaicznego w różnych momentach. Ponadto, ponieważ struktura płaskiej dachu zwykle ma silną pojemność łożyska, można wybrać cięższy system wsporniczy, taki jak podparcie balastowe, aby zapewnić stabilność systemu.

4. Betonowy dach

Betonowe dachy są szeroko stosowane w wieżowcach i budynkach komercyjnych. Są bardzo silne i trwałe, mają silną odporność na wiatr i pojemność obciążenia. W przypadku dachów betonowych można wybrać różne rodzaje systemów wsparcia, zwłaszcza wytrzymałe, które mogą wytrzymać duże obciążenia. Wymagania betonowych dachów do podporowych znajdują się głównie w metodzie mocowania. Zasadniczo stosuje się perforowany system wsporniczy, to znaczy podparcie jest bezpośrednio przymocowane do dachu przez dziurki, aby zapewnić stabilność modułu fotowoltaicznego.

Wybierając wspornik, konieczne jest upewnienie się, że materiał wspornika ma silną odporność na korozję, ponieważ wilgotność betonowego dachu jest wysoka, co jest łatwe do spowodowania problemów z korozją metalowego wspornika. Dlatego bardziej odpowiednie są stal nierdzewna lub przeciwkorozowa traktowana metalowe wsporniki. Ponadto, podczas instalowania wsporników na betonowych dachach, należy również rozważyć płaskość powierzchni dachu, aby uniknąć trudności z instalacją spowodowaną nierównością wspornika i powierzchni dachu.

5. Drewniane dachy

Drewniane dachy są zwykle używane w niektórych tradycyjnych domach lub w niektórych budynkach o wartości historycznej. Ich struktura jest lekka i piękna, ale ich pojemność obciążenia jest stosunkowo słaba. Dlatego wybór wsporników fotowoltaicznych dla drewnianych dachów wymaga szczególnej ostrożności, aby uniknąć uszkodzenia konstrukcji dachu lub powodowania starzenia się i próchnicy drewna. Aby chronić drewniany dach, należy unikać bezpośredniego wiercenia na dachu.

W przypadku drewnianych dachów powszechnie używane typy wsporników to pływające systemy wsporników lub systemy wsporników nie do przedstawienia. Pływający system wspornika może stabilnie naprawić wspornik na dachu, dodając ciężar lub naciskając ciężar, bez penetracji powierzchni dachu i może chronić drewno przed wilgocią i uszkodzeniem. Ponadto możesz również wybrać wspornik o mniejszej penetracji, taki jak połączenie śrub samozapijających się i materiałów uszczelniających, aby zmniejszyć wpływ na powierzchnię dachu.

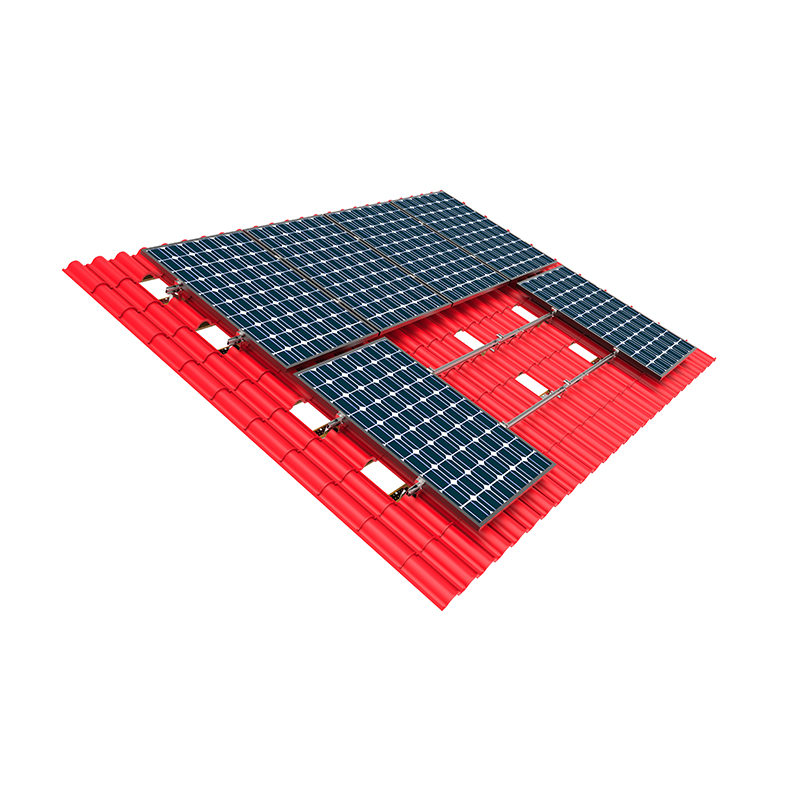

6. Dachy płytek

Dachy płytek są powszechnym tradycyjnym typem dachu odpowiednie dla większości klimatów. Dachy płytek są strukturalnie silne, ale ich powierzchnia jest nierówna, więc konieczne jest wybranie wspornika PV, który może dostosować się do nieregularności powierzchni płytek. Głównym problemem z dachami płytek jest to, jak skutecznie naprawić wspornik bez uszkodzenia płytek.

W przypadku dachów płytek zwykle stosuje się wsporniki lub wsporniki ważone. Wsporniki te zamontują moduły fotowoltaiczne na dachu, zaciskając lub ważenia bez perforowania płytek. System wspornika zacisków może uniknąć uszkodzenia powierzchni dachu, zapewniając jednocześnie stabilność wspornika. Ponadto instalacja dachów płytek wymaga również uwagi na uszczelnienie, aby zapobiec penetracji wilgoci.

Wymagania projektowe dotyczące dachu PV System montażowy

Jako kluczowy element systemu wytwarzania energii fotowoltaicznej słonecznej, System montażu PV na dachu ponosi ważną odpowiedzialność za ustalenie modułów fotowoltaicznych na dachu. Projektowanie systemu wsparcia musi nie tylko uwzględniać stabilność i bezpieczeństwo modułów, ale także zapewnić jego długoterminową niezawodność i wydajność. Wymagania projektowe systemu wsparcia fotowoltaicznego na dachu obejmują wiele aspektów, w tym analizę obciążenia, stabilność strukturalną, projekt odporności na wiatr i śnieg, wodoodporne wydajność, wygoda instalacji itp.

1. Analiza nośności i analiza obciążenia

System wsparcia fotowoltaicznego na dachu musi być w stanie wytrzymać ciężar samych modułów fotowoltaicznych i zewnętrznych obciążeń środowiskowych (takich jak obciążenia wiatru, obciążenia śniegu itp.). Podczas projektu wymagana jest szczegółowa analiza pojemności łożyska dachu, aby zapewnić, że system wsporniczy nie zostanie przeciążony. Podczas projektowania wspornika obliczanie obciążenia należy przeprowadzić zgodnie z takimi czynnikami, jak typ dachu, materiał wsporniczy i waga modułów fotowoltaicznych, aby zapewnić stabilność systemu.

Analiza obciążenia musi wziąć pod uwagę obciążenia statyczne i obciążenia dynamiczne. Obciążenia statyczne obejmują masę modułów fotowoltaicznych, podczas gdy obciążenia dynamiczne pochodzą głównie z takich czynników, jak wiatr, ciśnienie śniegu i trzęsienia ziemi. Obciążenie wiatru jest ważnym czynnikiem wpływającym na stabilność systemu fotowoltaicznego wspornika dachu, szczególnie w miejscach z dużą prędkością wiatru lub silnym wiatrem w okolicy. Projekt wspornika musi uwzględniać wpływ ciśnienia wiatru i przeprowadzić niezbędne wzmocnienie w projekcie.

2. Stabilność strukturalna i odporność na wiatr

System wspornika fotowoltaicznego dachu musi mieć wystarczającą stabilność strukturalną, aby oprzeć się różnych sił zewnętrznych w trudnych warunkach pogodowych, zwłaszcza silnych wiatrów. Projektowanie systemu wspornika musi rozważyć połączenie między wspornikiem a modułem fotowoltaicznym a dachem, a także siłę i wytrzymałość materiału. Obciążenie wiatru jest kluczowym czynnikiem projektowania, szczególnie w niektórych obszarach o silnych wiatrach. System wsporników fotowoltaicznych musi zapewnić wystarczającą odporność na wiatr, aby zapobiec odpadaniu wspornika lub uszkodzeniu modułu fotowoltaicznego w wietrznej pogodzie.

Projekt odporności na wiatr wspornika powinien być zgodny z pewnymi specyfikacjami, biorąc pod uwagę prędkość wiatru, ciśnienie wiatru i orientację dachu w różnych regionach oraz wybierając odpowiedni materiał i strukturę wspornika. Według faktycznej sytuacji dachu należy zaprojektować wspólne struktury wsporników, takie jak wsporniki jednotorowe i wsporniki podwójnie kolumnowe, aby upewnić się, że system wsporników może utrzymać dobrą stabilność pod działaniem obciążenia wiatrem.

3. Odporność na antykorozję i pogodę

Ponieważ system fotowoltaiczny na dachu musi być przez długi czas narażony na środowisko zewnętrzne, kluczowy jest odporność na korozję i odporność na pogodę w jego materiałach. Zwłaszcza na obszarach o wilgotności, sprayu solnym i ciężkim zanieczyszczeniu odporność na korozję systemu wspornika musi spełniać określone standardy. Wspólne materiały do ​​wsporników, takie jak stop aluminium, stal nierdzewna i stal ocynkowana, mają dobrą odporność na korozję.

Podczas projektowania obróbka powierzchniowego wspornika musi również wziąć pod uwagę czynniki środowiskowe. Na przykład materiały z odpornością na spray solne należy wybrać na obszarach przybrzeżnych, podczas gdy w obszarach o większej liczbie deszczu szczególną uwagę należy zwrócić na konstrukcję antykołową. Złącza, śruby i inne części wspornika powinny być również rozważone w celu leczenia przeciwzroczowego, aby przedłużyć żywotność obsługi wspornika i zapewnić stabilność podczas długotrwałego użytkowania.

4. Wodoodporna konstrukcja

Projektowanie systemu fotowoltaicznego wspornika na dachu musi zapewnić, że wodoodporna warstwa dachu nie zostanie uszkodzona, aby uniknąć niepotrzebnego ryzyka wycieku na dachu podczas instalacji. Zwłaszcza na tradycyjnych dachach płytek i dachów asfaltowych, wspornik musi być zainstalowany w sposób, który unika uszkodzenia dachu, a przenikliwy wspornik powinien być wzmocniony profesjonalnymi materiałami uszczelniającymi, aby zapewnić wodoodporne wydajność dachu.

System wsporników niepenetrujących jest ważnym kierunkiem w wodoodpornym konstrukcji. Ten system wspornika mocno instaluje moduły fotowoltaiczne na dachu, waha się lub zaciskając bez penetracji powierzchni dachu, unikając uszkodzenia wodoodpornej warstwy dachu. Pływający system wsporników jest również odpowiednią opcją dla dachów o wysokich wymaganiach wodoodpornych. Może uniknąć pozostawiania otworów na dachu, utrzymując w ten sposób integralność i wodoodporność dachu.

5. Wygoda instalacji i możliwość utrzymania

Projektowanie systemu fotowoltaicznego dachu musi również uwzględniać wygodę instalacji i późniejszych potrzeb konserwacyjnych. Instalacja systemu wspornika powinna zostać uproszczona w jak największym stopniu, aby skrócić czas instalacji i intensywność pracy oraz zmniejszyć koszty instalacji. Podczas projektowania elementy wspornika powinny być łatwe do transportu, przeniesienia i montażu, zmniejszając żmudne operacje podczas przetwarzania i budowy na miejscu.

Ponadto system wsporników musi być łatwy w utrzymaniu i sprawdzaniu w przyszłości. Podczas długoterminowego użytkowania moduły fotowoltaiczne mogą wpływać na wydajność wytwarzania energii z powodu kurzu i brudu, więc system wspornika musi pozostawić wystarczającą ilość miejsca, aby personel mógł wyczyścić, sprawdzać i utrzymywać. Podczas projektowania należy rozważyć odstępy między nawiasami, aby upewnić się, że po instalacji jest wystarczająco dużo miejsca do czyszczenia i konserwacji modułów fotowoltaicznych.

6. Kompatybilność systemu

Projektowanie systemu wsporników fotowoltaicznych powinno również rozważyć zgodność z modułami fotowoltaicznymi. Moduły fotowoltaiczne różnych marek i modeli różnią się wielkością, wagą itp., Więc system wsporników musi mieć pewien stopień zdolności adaptacyjnych, aby obsługiwać różne rodzaje modułów fotowoltaicznych. Jednocześnie metoda połączenia wspornika powinna zapewnić niezawodne połączenie z modułem PV, aby uniknąć rozluźnienia lub przesunięcia modułu spowodowanego niedopasowaniem między wspornikiem a modułem.

W przypadku systemów wytwarzania energii PV na dużą skalę projektowanie systemu wspornika powinno również rozważyć koordynację z innymi komponentami, takimi jak falowniki, kable i systemy monitorowania, aby zapewnić wydajne działanie całego systemu wytwarzania energii PV. W projektach na dużą skalę projektowanie systemu nawigacji musi uwzględniać integrację i modułowość, aby ułatwić późniejsze rozszerzenie i ulepszenia.

W jaki sposób wspornik fotowoltaiczny dachu zapewnia stabilność i bezpieczeństwo paneli fotowoltaicznych?

System wsporników fotowoltaicznych dachu jest niezbędną częścią fotowoltaicznego systemu wytwarzania energii. Przenosi zadanie bezpiecznego i stabilnego naprawy paneli fotowoltaicznych na dachu. Wspornik fotowoltaiczny musi nie tylko zapewnić utrwalanie komponentów fotowoltaicznych, ale także skutecznie radzić sobie z zewnętrznymi czynnikami środowiskowymi, takimi jak wiatr, deszcz i śnieg, aby zapewnić długoterminowe bezpieczeństwo i stabilne działanie systemu. Projektowanie i instalacja systemu wspornika wpływają bezpośrednio na stabilność i bezpieczeństwo paneli fotowoltaicznych.

1. Wzmocnij połączenie między wspornikiem a dachem

Projektowanie systemu fotowoltaicznego dachu musi najpierw upewnić się, że istnieje niezawodne połączenie między wspornikiem a dachem. Niezależnie od tego, czy jest to stały wspornik, regulowany wspornik, czy pływający wspornik, jędrność i stabilność połączenia bezpośrednio wpływają na bezpieczeństwo komponentów fotowoltaicznych. Zazwyczaj istnieją dwa sposoby podłączenia systemu wspornika z dachem: perforowany i niepodlegany. Perforowany wspornik jest przymocowany do dachu za pomocą śrub. Ta metoda jest odpowiednia dla dachów z materiałami stałymi, takimi jak metalowe dachy i betonowe dachy; podczas gdy wspornik nie docelowy jest instalowany przez ważenie lub zaciski, które są odpowiednie dla dachów, takich jak kafelki asfaltowe i płytki, aby uniknąć uszkodzenia wodoodpornej warstwy dachu.

Części łączące systemy wspornika, takie jak śruby, klamry i płytki ciśnieniowe, są zwykle wykonane z materiałów opornych na korozję, takich jak stal nierdzewna i stop aluminium, aby zwiększyć wytrzymałość połączenia między wspornikiem a dachem. Zgodnie z działaniem sił zewnętrznych, takich jak obciążenia wiatru, ciężkie śnieg lub trzęsienia ziemi, te łączące części mogą skutecznie przenosić i rozpraszać siły zewnętrzne, aby upewnić się, że panele fotowoltaiczne są mocno instalowane na dachu, unikając zagrożeń bezpieczeństwa paneli fotowoltaicznych spadających lub zmieniających się z powodu luźnych połączeń.

2. Zwiększ odporność na wiatr

Wiatr jest jednym z głównych czynników wpływających na stabilność fotowoltaicznych systemów wsporników na dachu, szczególnie na obszarach o silnych wiatrach. Aby zapewnić stabilność paneli fotowoltaicznych, system wspornika musi mieć wystarczającą odporność na wiatr. Podczas projektowania system wspornika musi obliczyć obciążenie wiatru na podstawie takich czynników, jak poziom wiatru, orientacja dachu i wpływ otaczających budynków. Materiał i struktura wspornika muszą być w stanie wytrzymać wpływ silnych wiatrów, aby uniknąć przemieszczenia lub spadania, gdy prędkość wiatru jest wysoka.

Projekt odporności na wiatr w systemie wspornika obejmuje zwiększenie odporności na wiatr wspornika, rozsądnie projektowanie kąta nachylenia wspornika i wzmocnienie stałego połączenia z dachem. Na niektórych obszarach z silnymi wiatrem zwykle stosuje się wzmocnione struktury wsporników do zwiększenia masy i wielkości wspornika w celu poprawy odporności na wiatr systemu. Aby zapobiec wpływowi pływalności lub ciągu wygenerowanego przez wiatr na panele fotowoltaiczne, konstrukcja wspornika musi również rozważyć układ i kąt instalacji paneli fotowoltaicznych, aby upewnić się, że mogą one stabilnie działać przy silnym wiatrze.

3. Rozważ odporność na obciążenie śniegu

W zimnych obszarach lub zaśnieżonych środowiskach system wsporników fotowoltaicznych musi również mieć dobrą odporność na śnieg. Akumulacja śniegu nie tylko zwiększa masę modułów fotowoltaicznych, ale może również powodować nacisk na wspornik, szczególnie gdy dach ma niewielki kąt nachylenia, warstwa śniegu jest łatwa do zgromadzenia, zwiększając obciążenie wspornika. Dlatego konstrukcja wspornika musi uwzględnić nacisk na gromadzenie się śniegu i pojemność nośną dachu.

Aby poprawić odporność na śnieg systemu wsporników fotowoltaicznych, projekt może być wykorzystany do zwiększenia podkładu wspornika, zwiększenia odstępów od wspornika itp. Aby rozproszyć obciążenie śniegu, aby uniknąć nadmiernego nacisku na pojedynczy wspornik. Jednocześnie materiał wspornika musi również mieć wystarczającą trwałość, aby wytrzymać długoterminowe ciśnienie śniegu bez deformacji lub uszkodzeń. Zwłaszcza na obszarach o dużej szerokości geograficznej lub śnieżnych, oporność na śnieg systemu wsporników jest ważnym czynnikiem zapewniającym stabilność paneli fotowoltaicznych.

4. Zapobiegaj ruchowi i pochyleniu paneli fotowoltaicznych

Stabilność wsporników fotowoltaicznych musi również upewnić się, że panele fotowoltaiczne nie poruszają się ani nie przechylają w żadnym kierunku poziomym lub pionowym po instalacji. Strukturalna konstrukcja systemu wspornika powinna zapewnić, że panele fotowoltaiczne są mocno ustalane, aby zapobiec rozluźnieniu lub przechyleniu przez wiatr, wibracje lub inne siły zewnętrzne. Podczas instalowania wspornika upewnij się, że każdy punkt połączenia wspornika jest twardy, a metoda mocowania z panelem fotowoltaicznym jest odpowiednia.

Wspólne metody mocowania wspornika obejmują zaciskanie, kompresję i mocowanie śrub, które mogą skutecznie zapobiec poruszaniu się panelu fotowoltaicznego pod wiatrem lub wibracją. Ponadto kąt instalacji panelu fotowoltaicznego musi również zostać rozsądnie dostosowywany zgodnie z warunkami oświetleniowymi i warunkami pogodowymi regionu, aby zmniejszyć wpływ środowiska zewnętrznego na panelu fotowoltaiczną oraz poprawić jego stabilność i wydajność wytwarzania energii.

5. Zapobiegaj nadmiernym zmianom temperatury

Na moduły fotowoltaiczne wpłyną zmiany temperatury podczas długoterminowego użytkowania, szczególnie na obszarach o dużych różnicach temperatur. Zmiany temperatury mogą powodować rozszerzenie lub kurczenie się paneli fotowoltaicznych, wpływając w ten sposób na stabilność paneli fotowoltaicznych. Aby uniknąć tej sytuacji, konstrukcja wspornika fotowoltaicznego powinna mieć pewną zdolność do adaptacji temperatury i używać materiałów o wysokiej temperaturze i niskiej temperaturze, aby upewnić się, że wspornik może utrzymać swoją stabilność strukturalną w różnych warunkach klimatycznych.

Jednocześnie metoda instalacji systemu wspornika powinna uwzględniać czynniki rozszerzania i skurczu cieplnego. Na przykład między wspornikiem a panelem fotowoltaicznym powinna być wystarczająca ilość miejsca, aby umożliwić panel fotowoltaiczny rozszerzyć się i lekko kurczyć się ze względu na zmiany temperatury, aby uniknąć nadmiernego naprężenia, które powoduje uszkodzenie lub upadek panelu fotowoltaicznego.

6. Antykorozja i trwałość

System wsporników fotowoltaicznych dachu musi być przez długi czas narażony na środowisko zewnętrzne, więc kluczowe jest wydajność antykorozyjna. Materiał na wspornika musi mieć dobrą odporność na korozję, aby zapobiec korozji w środowiskach takich jak wilgoć i spray solne, co wpływa na wytrzymałość i stabilność wspornika. Typowe materiały oporne na korozję obejmują stal nierdzewną, stop aluminium, stal ocynkowaną itp. Materiały te mogą skutecznie przedłużyć żywotność wspornika i uniknąć niepowodzenia struktury wspornika z powodu korozji.

Obróbka powierzchniowa układu wspornika odgrywa również rolę anty-korozji. Na przykład zastosowanie opryskiwania, anodowania i innych metod leczenia może poprawić odporność na korozję powierzchni wspornika, zapewnić, że system wspornika zawsze utrzymuje dobrą wydajność podczas długoterminowego użytkowania i unikać rozluźnienia lub upadku z panelu fotowoltaicznego z powodu korozji.

7. Konserwacja i naprawa

Projektowanie systemu wsporników fotowoltaicznych musi nie tylko zapewnić stabilność i bezpieczeństwo panelu fotowoltaicznego, ale także uwzględniać późniejszą konserwację i naprawę. Podczas projektu system wspornika powinien być łatwy do czyszczenia, sprawdzenia i naprawy, aby przedłużyć żywotność systemu fotowoltaicznego. Między modułami fotowoltaicznymi a wspornikiem ułatwiając pracownikom w codziennej konserwacji i uniknąć wpływu nieuzasadnionego projektu wspornika na późniejsze prace konserwacyjne.

Jednocześnie konstrukcja wspornika powinna unikać akumulacji pyłu lub wody, która wpływa na wydajność wytwarzania energii w panelu fotowoltaicznym. System wspornika musi być zaprojektowany w łatwą do czyszczenia strukturę, aby uniknąć nadmiernego brudu gromadzącego się na powierzchni wspornika lub wokół panelu fotowoltaicznego, co wpływa na wydajność operacyjną systemu fotowoltaicznego.

Jak podłączyć PV m Układanie systemu do konstrukcji dachu

System montażu PV jest niezbędną częścią systemu wytwarzania energii słonecznej, który jest głównie odpowiedzialny za mocne zainstalowanie paneli fotowoltaicznych na dachu lub podłożu. Metoda połączenia między systemem podporowym a strukturą dachu bezpośrednio określa stabilność, bezpieczeństwo i długoterminową niezawodność systemu fotowoltaicznego. Prawidłowa metoda połączenia może zapewnić stabilne działanie systemu wsparcia w ekstremalnych warunkach pogodowych, takich jak wiatr, deszcz i śnieg. Różne rodzaje dachów wymagają różnych metod połączenia, aby zapewnić sprawność i wydajność ochrony systemu wsparcia.

1. Połączenie między drewnianym dachem a systemem montażu PV

Drewniane dachy składają się zwykle z drewnianych wiązek i drewnianych desek, a konstrukcja nośna jest stosunkowo lekka. Podczas instalowania podporowych fotowoltaicznych należy zwrócić szczególną uwagę na metodę wyboru połączenia, ponieważ struktura drewna jest stosunkowo miękka i bardzo zmienna. Zasadniczo metoda połączenia drewnianych dachów jest instalowana głównie przez śruby penetrujące dach lub specjalne wsporniki mocujące.

Wspólne metody połączenia obejmują następujące:

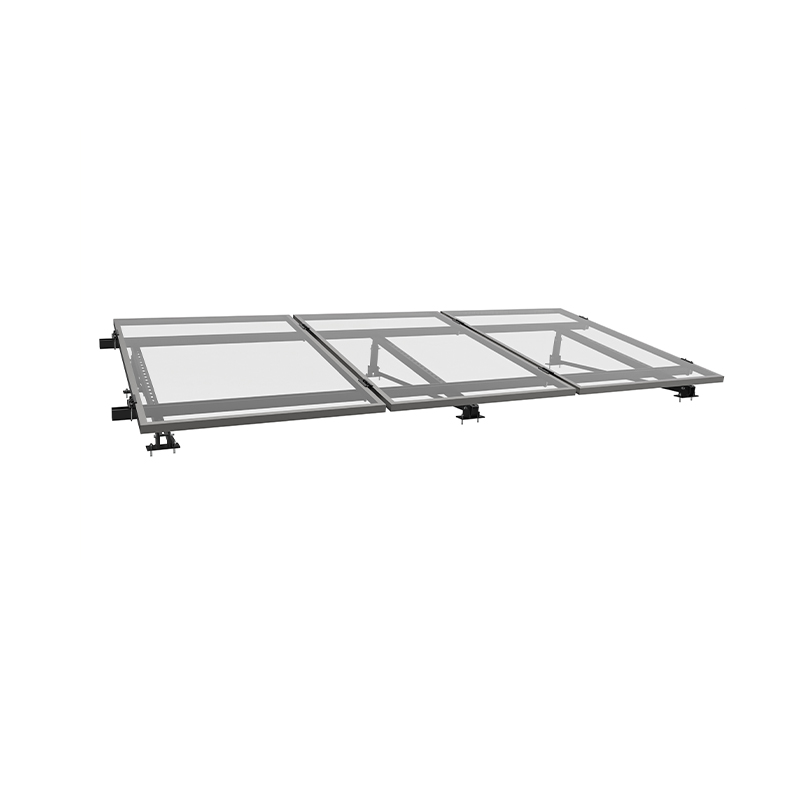

Połączenie penetracyjne: Ta metoda polega na ustaleniu wspornika do drewnianych wiązek lub drewnianych desek drewnianego dachu przez wykładzenie otworów i użycie śrub rozszerzających lub chemicznych kotwic do wzmocnienia. Należy zauważyć, że podczas penetracji dachu należy zapewnić, że wodoodporna warstwa nie zostanie uszkodzona. Podczas instalacji otwory należy wypełnić materiałami uszczelniającymi (takimi jak wodoodporne uszczelki), aby zapobiec penetracji wody deszczowej.

System wsporników niepenetrażowych: w niektórych sytuacjach, w których nie chcesz uszkodzić wodoodpornej warstwy dachu, możesz wybrać system wsporników niepenetrażowych. System ten naprawia wspornik na dachu poprzez zaciskanie lub ważenie i nie wymaga wiercenia otworów na dachu, więc nie wpłynie na wodoodporną warstwę. Chociaż ta metoda jest bardziej przyjazna dla drewnianych dachów, należy wziąć pod uwagę pojemność drewnianych dachów.

Podczas instalowania wsporników fotowoltaicznych na drewnianych dachach upewnij się, że pojemność łożyska każdego punktu mocowania wspornika odpowiada konstrukcyjnej pojemności drewnianego dachu, aby uniknąć rozluźnienia wspornika z powodu rozkładu lub starzenia się drewna.

2. Połączenie między dachem płytek a systemem wsporników fotowoltaicznych

Połączenie dachów płytek jest stosunkowo skomplikowane, a rodzaj płytek i strukturę dachu należy wziąć pod uwagę przy projektowaniu systemu wspornika. Dachy płytek zwykle składają się z warstwy płytek i drewnianej konstrukcji lub warstwy betonowej pod spodem. Podczas instalowania wsporników fotowoltaicznych należy zwrócić szczególną uwagę, aby uniknąć uszkodzenia wodoodpornej warstwy dachu, aby zapobiec wyciekom dachu.

Wspólne metody połączenia obejmują:

Penetrating Connection: Jest to metoda podłączania wspornika do podstawowej konstrukcji dachu przez wiercenie otworów. Wspornik jest podłączony do drewnianych wiązek lub betonowej warstwy dachu przez śruby, aby zapewnić stabilność systemu fotowoltaicznego. Podczas instalacji otwory penetracyjne muszą być wodoodporne, aby zapewnić, że nie wpłynie na wodoodporne wydajność dachu. Wodoodporne podkładki, pierścienie uszczelniające lub inne wodoodporne materiały są zwykle używane do napełnienia otworów.

System wsporników niepenetrujących: System wsporników niepelegących zwykle naprawia system wspornika poprzez zaciskanie płytek lub za pomocą wag. Ta metoda pozwala uniknąć uszkodzenia płytek i wodoodpornych warstw i jest odpowiednia na okazje, w których nie chcesz uszkodzić konstrukcji dachu ani dokonywać zmian na dużą skalę.

W przypadku dachów płytek konstrukcja systemu wspornika powinna uwzględniać rodzaj i grubość płytek oraz zdolność łożyska strukturalnego dachu, aby upewnić się, że ciężar jest równomiernie rozmieszczony w miejscu instalacji każdego wspornika.

3. Połączenie między metalowymi dachami a systemami wsporników fotowoltaicznych

Metalowe dachy są często używane w budynkach przemysłowych i komercyjnych ze względu na ich lekkość, trwałość i łatwą instalację. Instalacja i konserwacja metalowych dachów są stosunkowo proste, a metody połączenia wsporników fotowoltaicznych są stosunkowo zróżnicowane. Typowe materiały do ​​metalowych dachów obejmują stalowe płyty, płytki aluminiowe itp. System wspornika można zwykle podłączyć do konstrukcji dachu, bezpośrednio ustawiając go na powierzchni metalowego dachu lub penetrując metalową płytkę.

Wspólne metody połączenia obejmują:

Połączenie penetracyjne: W metalowych dachach wspornik jest podłączony do konstrukcji dachu, penetrując metalową arkusz dachu. Ze względu na silną pojemność metalowych dachów, połączenia penetracyjne są zwykle bardzo stabilne. Użyj wodoodpornych materiałów (takich jak wodoodporne uszczelki), aby napełnić otwory, aby zapobiec przenikaniu wody deszczowej do dachu.

Połączenie niezwiązane z penetracją: jeśli nie chcesz uszkodzić metalowego dachu, możesz wybrać system wsporników niepenetrażowych. Ten rodzaj systemu wspornika naprawia wspornik, zaciskając metalowy dach lub naprawia go przez wagę, ssanie magnetyczne itp. W ten sposób wspornik nie musi wykrywać otworów ani penetracji powierzchni dachu, więc nie wpłynie na wodoodporne działanie dachu. Nadaje się do fotowoltaicznych projektów instalacyjnych, które nie wymagają uszkodzenia dachu.

Metalowe dachy mają silną odporność na wiatr i pojemność łożyska, dzięki czemu projekt systemu wspornika może przyjąć bardziej elastyczną metodę połączenia, aby zapewnić stabilność systemu.

4. Połączenie między betonowym dachem a systemem wsporników fotowoltaicznych

Betonowe dachy są zwykle stabilne strukturalnie i mają silną pojemność obciążenia, więc nadają się do instalowania cięższych systemów wsporników fotowoltaicznych. Betonowe dachy są powszechne w budynkach przemysłowych i komercyjnych. Podczas instalowania wsporników fotowoltaicznych wsporniki można naprawić za pomocą śrub rozszerzających, kotwic chemicznych lub innych środków zbrojenia.

Wspólne metody połączenia obejmują:

Naprawienie penetracji: betonowe dachy mogą naprawić wspornik do warstwy betonowej przez śruby rozszerzające lub kotwice chemiczne. Ta metoda jest zwykle bardzo stabilna i może wytrzymać duże obciążenia. Podczas wykonywania połączenia penetracji konieczne jest upewnienie się, że otwory są uszczelnione i wodoodporne, aby zapobiec przenikaniu wody deszczowej.

Ustalanie niezbadania: w niektórych sytuacjach, w których nie chcesz wiercić otworów lub nie chcesz wyrządzać na dużą skali uszkodzenia budynku, możesz wybrać system wsporników niepenetrażowych. Ten system zwykle stabilizuje wspornik na dachu poprzez ważenie lub zaciskanie.

W przypadku dachów betonowych instalacja wspornika nie musi zbytnio martwić się problemem związanym z noszeniem obciążenia, ale szczególną uwagę należy zwrócić na część kontaktową między wspornikiem a dachem, aby uniknąć uszkodzenia materiału dachu z powodu nadmiernego ciśnienia lokalnego.

5. Środki ostrożności dotyczące łączenia wsporników fotowoltaicznych z dachami

W instalacji wszystkich rodzajów dachu połączenie między wspornikiem fotowoltaicznym a dachem ma nie tylko ustabilizować wspornik, ale także zapewnienie długoterminowej stabilności i bezpieczeństwa systemu. Następujące punkty to sprawy, które wymagają szczególnej uwagi podczas instalacji:

Wodoodporna obróbka: Bez względu na wybraną metodę połączenia, konieczne jest upewnienie się, że wodoodporna warstwa dachu nie zostanie uszkodzona. Do połączenia penetracyjnego należy zastosować materiały takie jak pierścienie uszczelniające i wodoodporne uszczelki, aby upewnić się, że wodoodporna wydajność wokół otworu połączenia jest nienaruszona.

Obciążenie i pojemność łożyska: Każdy dach ma inną pojemność obciążenia. Podczas instalacji musisz wybrać odpowiednią metodę połączenia zgodnie z wymaganiami dotyczącymi nośności dachu. Zwłaszcza podczas instalowania wielu modułów fotowoltaicznych musisz upewnić się, że struktura dachu może wytrzymać panele fotowoltaiczne, wsporniki i zewnętrzne obciążenia środowiskowe (takie jak obciążenia wiatrem, obciążenia śniegu itp.).

Bezpieczeństwo: Podczas procesu instalacji wszystkie złącza, śruby i nakrętki muszą zostać dokręcone, aby zapewnić stabilne połączenie. Ponadto punkty połączenia między wspornikiem a dachem powinny być regularnie sprawdzane, aby upewnić się, że nie ma rozluźnienia lub uszkodzenia podczas długoterminowej pracy.

Proces instalacji systemu wsporników fotowoltaicznych dachu

System wsporników fotowoltaicznych dachu jest ważną częścią systemu wytwarzania energii fotowoltaicznej, niosąc kluczowe zadanie mocno instalowania modułów fotowoltaicznych na dachu. Proces instalacji bezpośrednio wpływa na stabilność, wydajność i bezpieczeństwo systemu fotowoltaicznego. Standardowy proces instalacji fotowoltaicznego wspornika dachu zwykle obejmuje planowanie i projektowanie, instalację wspornika, instalację modułu fotowoltaicznego i okablowanie systemowe.

1. Przygotowanie przed instalacją

Przed zainstalowaniem systemu wsporników fotowoltaicznych wymagane są szczegółowe badanie witryny i planowanie. Przed instalacją konstrukcja dachu należy najpierw sprawdzić, aby upewnić się, że pojemność nośnika dachu spełnia wymagania. Szczegółowe zapisy typu dachu, kątu pochylenia, materiału powierzchniowego itp. Stanowione są podstawy do projektowania i instalacji systemu wspornika.

Projekt wspornika fotowoltaicznego dachu należy dostosować zgodnie z rzeczywistą sytuacją dachu. Na przykład dla różnych rodzajów dachów, takich jak metalowe dachy, dachy płytek, dachy asfaltowe itp. Metoda instalacji systemu wspornika może być inna. Należy również rozważyć liczbę, układ, kąt i instalację modułów fotowoltaicznych, aby upewnić się, że system fotowoltaiczny może odbierać światło słoneczne pod najlepszym kątem i zapewnić stabilność.

2. Wybór i transport systemu wsporników

Wybierz odpowiedni system wspornika zgodnie z konkretną sytuacją i wymaganiami projektowymi dachu. System wspornika zwykle zawiera komponenty, takie jak wspornik podstawowy, złącza i urządzenia regulacji kąta. W zależności od materiału dachowego istnieje wiele rodzajów systemów wsporników, takich jak przedziały perforowane, nieodpomnione wsporniki (takie jak wsporniki ważone), wsporniki pływające itp. Materiały systemu wspornika są zwykle aluminium, stal nierdzewna, stal galwanizowana itp., Które mają dobre właściwości przeciw korozji.

Po ustaleniu systemu wspornika kolejnym krokiem jest transport komponentów wspornika. Ponieważ system wsporników musi być dostosowany zgodnie z różnymi projektami, podczas transportu należy zapewnić bezpieczeństwo komponentów wspornika, aby zapobiec uszkodzeniom lub deformacji podczas transportu. Zespół instalacyjny musi wcześniej sprawdzić wszystkie elementy wspornika, aby upewnić się, że akcesoria są kompletne i wymienić lub naprawić komponenty uszkodzone.

3. Zainstaluj podkład wsporników

Pierwszym krokiem w procesie instalacji wspornika jest zainstalowanie podkładu wspornika. W przypadku różnych rodzajów dachów metoda instalacyjna podkładu wspornika jest inna. W przypadku dachów betonowych można wykorzystać do ustalenia wspornika do dachu za pomocą śrub rozszerzających lub kotwic chemicznych. W przypadku dachów płytek lub dachów asfaltowych można zastosować systemy wsporników nie do przedstawienia. Ten rodzaj wspornika naprawia wspornik fotowoltaiczny poprzez ważenie lub zaciskanie, aby uniknąć uszkodzenia wodoodpornej warstwy dachu.

Podczas instalowania podkładu wspornika upewnij się, że fundament wsparcia jest dokładnie ustawiony i może wytrzymać obciążenia modułów fotowoltaicznych i środowiska zewnętrznego (takie jak obciążenie wiatru, obciążenie śniegu itp.). Instalator musi dokładnie zmierzyć pozycję instalacyjną wspornika zgodnie z rysunkami projektowymi, aby uniknąć zbyt dużego lub zbyt małego odstępy wsparcia, aby zapewnić stabilność modułów fotowoltaicznych.

Po zainstalowaniu podkładu wsparcia konieczne jest również sprawdzenie poziomej i pionowej, aby zapewnić, że każde wsparcie można stabilnie zainstalować pod określonym kątem i pozycją, aby uniknąć przechylenia lub nierównomierności podpory.

4. Zainstaluj kolumny i belki wsporcze

Po zainstalowaniu podkładu wspornika następnym krokiem jest zainstalowanie kolumn i belek wsporniczych. Kolumna podporowa jest główną częścią modułu fotowoltaicznego, zwykle wykonanego ze stopu aluminium lub stali nierdzewnej. Podczas instalowania kolumny kolumna musi być szczelnie podłączona do podkładu dachu, a wysokość kolumny należy regulować zgodnie z kątem przechylania modułu fotowoltaicznego, aby upewnić się, że moduł fotowoltaiczny może odbierać światło słoneczne pod najlepszym kątem.

Podczas instalowania kolumny poziom i miernik hydrauliczny musi być używany do precyzyjnej regulacji, aby upewnić się, że każda kolumna jest pionowa i stabilna. Po zainstalowaniu kolumny wiązka musi zostać zainstalowana w następnej kolejności. Funkcją wiązki jest podłączenie kolumn w celu utworzenia stabilnej ramki nośnej. Belki są zwykle połączone przez szybkie blokowanie, dzięki czemu proces instalacji jest łatwiejszy i bardziej wydajny.

Połączenie między kolumnami a wiązkami można przykręcić lub pęknąć, w zależności od projektu systemu wspornika. Podczas procesu instalacji wszystkie śruby i snapy należy dokręcić, aby uniknąć rozluźnienia lub zagrożeń bezpieczeństwa w późniejszym użyciu.

5. Instalowanie paneli fotowoltaicznych

Po zbudowaniu ramki wspornika rozpoczyna się etap instalacji panelu fotowoltaicznego. Panele fotowoltaiczne są zwykle instalowane przez naprawienie ich w nawiasach. Położenie instalacji i kierunek każdego panelu fotowoltaicznego musi być dokładnie zgodnie z wymogami projektowymi. Połączenie między panelem fotowoltaicznym a wspornikiem jest zwykle przymocowane za pomocą zacisków lub śrub.

Podczas instalowania paneli fotowoltaicznych instalator musi upewnić się, że kierunek i kąt paneli fotowoltaicznych spełniają wymagania projektowe, aby uniknąć skośnięcia lub nierównomiernych paneli fotowoltaicznych. Podczas procesu instalacji należy pozostawić odpowiednie luki między paneli fotowoltaicznych, aby umożliwić cyrkulację powietrza, zmniejszyć wzrost temperatury i zapewnić długoterminowe i wydajne działanie paneli fotowoltaicznych.

Po zainstalowaniu paneli fotowoltaicznych konieczne jest również sprawdzenie, czy połączenie między paneli fotowoltaicznych a nawiasami jest twarde, i upewnić się, że powierzchnia paneli fotowoltaicznych jest czysta i nie ma brudu ani resztek, które wpływają na wydajność wytwarzania energii w panelach fotowoltaicznych.

6. Połączenie elektryczne i okablowanie

Po zainstalowaniu wspornika fotowoltaicznego i panelu fotowoltaicznego następnym krokiem jest połączenie elektryczne i okablowanie. Okablowanie jest kluczowym łączem, aby upewnić się, że system wytwarzania energii fotowoltaicznej może działać poprawnie. Podczas procesu okablowania konieczne jest rozsądne wybór kabli, złączy i falowników zgodnie z parametrami napięcia i prądu komponentów fotowoltaicznych oraz wymagań projektowych systemu.

Podczas okablowania wszystkie kable muszą być kierowane zgodnie ze standardowymi specyfikacjami, aby zapewnić, że kable nie są uszkodzone przez siły zewnętrzne i uniknąć nadmiernego zginania kabli. Kable należy naprawić specjalnymi zaciskami kablowymi lub wspornikami, aby uniknąć bezpośredniego kontaktu między kablami i powierzchnią dachu i zapobiec starzeniu się kabli z powodu tarcia lub promieniowania ultrafioletowego.

Po zakończeniu wszystkich połączeń elektrycznych instalator musi przeprowadzić kontrolę elektryczną systemu, aby upewnić się, że każdy punkt połączenia ma dobry kontakt i nie ma ryzyka zwarcia lub wycieku w linii elektrycznej. Jednocześnie należy sprawdzić status roboczego falownika, aby upewnić się, że normalnie może przekształcić DC na AC.

7. Kontrola końcowa i uruchomienie

Po zakończeniu wszystkich prac instalacyjnych ostatnim krokiem jest przeprowadzenie ostatecznej kontroli i uruchomienia systemu. Obejmuje to sprawdzenie stabilności systemu wspornika, upewnienie się, że wszystkie łączące części są przymocowane na miejscu, a panele fotowoltaiczne nie są luźne ani przechylone. Jednocześnie układ elektryczny musi przejść szczegółową kontrolę bezpieczeństwa, aby zapewnić, że połączenie elektryczne spełnia standardy bezpieczeństwa i uniknąć wypadków elektrycznych.

Podczas procesu debugowania moc wyjściowa systemu, wydajność ładowania i inne wskaźniki wydajności należy przetestować, aby zapewnić, że system fotowoltaiczny może działać normalnie po instalacji i osiągnąć zaprojektowaną moc wytwarzania energii. Instalator powinien przechowywać szczegółowy zapis statusu operacyjnego całego systemu oraz zoptymalizować i dostosować system zgodnie z faktycznymi warunkami.

Czy system wsporników fotowoltaicznych wymaga regularnej konserwacji?

Jako ważna część fotowoltaicznego systemu wytwarzania energii, system wsporników fotowoltaicznych jest odpowiedzialny za mocne zainstalowanie modułów fotowoltaicznych na dachu lub ziemi. Stabilność jego projektowania i instalacji jest bezpośrednio związana z długoterminową wydajnością operacyjną i bezpieczeństwem całego systemu fotowoltaicznego. Chociaż sam system wspornika fotowoltaicznego nie ma złożonych elementów elektrycznych, nadal wymaga regularnej kontroli i konserwacji. Utrzymanie systemu wspornika może nie tylko przedłużyć jego żywotność, ale także zapewnić ogólną wydajność i bezpieczeństwo systemu fotowoltaicznego.

1. Wydajność antykorozyjna systemu wsporników

System wsporników fotowoltaicznych jest zwykle instalowany na zewnątrz i przez długi czas narażony na środowisko naturalne. Czynniki zewnętrzne, takie jak zmiany klimatu, wiatr, opady i promienie ultrafioletowe, wpłyną na materiały wspornika, zwłaszcza metalowy wspornik, który jest podatny na korozję. W wilgotnym sprayu solnym, silnym świetle słonecznym i innym środowiskom obróbka powierzchni i powłoka przeciwkorozyjna wspornika może stopniowo się starzeć, co prowadzi do korozji.

Regularna konserwacja może skutecznie wykryć, czy warstwa przeciwkorozyjna wspornika jest nienaruszona, wykrywa problemy z korozją w czasie i naprawić je. Na przykład, gdy aluminiowy wspornik stopu jest narażony na wilgotne środowisko przez długi czas, warstwa tlenku powierzchni może się degradować z powodu promieniowania ultrafioletowego i erozji deszczu, wpływając na jego działanie przeciw korozji. Dlatego konieczne jest regularne sprawdzanie systemu wsparcia, zwłaszcza powlekania powierzchniowego wsparcia, w celu zapewnienia dobrego efektu antykorozyjnego i zapobiegania długoterminowej korozji od uszkodzenia systemu wsparcia.

2. Kontrola elementów łączących i części łączące

Stabilność systemu montażowego PV zależy głównie od jędrności elementów złącznych i części łączących. Z czasem połączenie między podparciem a dachem lub ziemią może się rozluźnić z powodu zmian temperatury, wiatru lub innych czynników zewnętrznych. Rozluźnienie elementów mocujących spowoduje nie tylko niestabilne wsparcie, ale także wpłynie na pozycję instalacji modułu fotowoltaicznego, wpłynie na wydajność wytwarzania energii w systemie, a nawet może powodować spadek modułu fotowoltaicznego, powodując zagrożenia bezpieczeństwa.

Dlatego regularna kontrola i wzmocnienie połączeń, takich jak śruby, nakrętki i klamry w systemie wsparcia, jest ważnym środkiem zapewniającym długoterminowe stabilne działanie systemu wsparcia. W obszarach o dużej prędkości wiatru obciążenia wiatrem mogą powodować dodatkowy nacisk na system podparcia, powodując rozluźnienie lub deformę części połączenia, dlatego konieczne jest regularne sprawdzanie statusu mocowania tych części, aby zapobiec zagrożeniom bezpieczeństwa spowodowanym rozluźnieniem.

3. Problemy z czyszczeniem i akumulacją pyłu

Chociaż główną funkcją systemu montażowego PV jest wsparcie modułów fotowoltaicznych, luki i połączenia między panelem fotowoltaicznym mogą również stać się miejscami akumulacji pyłu. Zwłaszcza w suchych i zakurzonych obszarach, kurz i brud łatwo gromadzą się na powierzchni wspornika lub między wspornikiem a modułem fotowoltaicznym, wpływając na cyrkulację powietrza i rozpraszanie ciepła systemu fotowoltaicznego, a tym samym wpływając na wydajność wytwarzania energii w panelu fotowoltaicznym.

Regularne czyszczenie systemu wspornika i otaczającego otoczenie może nie tylko poprawić wydajność wytwarzania energii w systemie fotowoltaicznym, ale także uniemożliwić erozję brudu materiału. Podczas procesu czyszczenia należy zwrócić szczególną uwagę na nie uszkadzanie warstwy antykorozyjnej wspornika i unikanie używania zbyt szorstkich narzędzi lub środków czyszczących. Regularne czyszczenie jest szczególnie ważne w niektórych gorących lub zakurzonych środowiskach.

4. Kontrola i konserwacja zapobiegawcza

Kolejnym ważnym aspektem regularnego utrzymania fotowoltaicznych systemów wsporników jest przeprowadzenie inspekcji zapobiegawczych. Systemy wsporników fotowoltaicznych są na ogół inwestycją długoterminową, zwykle z okresem projektowym 25 lat lub nawet dłużej. Dlatego bardziej ekonomiczne i wydajne jest wykrywanie potencjalnych problemów i naprawa ich na czas niż przeprowadzanie napraw po poważnych awariach.

Na przykład odporność na wiatr wsporników fotowoltaicznych jest kluczowym czynnikiem w projektowaniu systemu. Wraz ze wzrostem czasu użycia odporność na wiatr wspornika może zostać uszkodzona. Regularnie sprawdzaj ogólną stabilność wspornika, szczególnie po burzach i silnych wiatrach, aby sprawdzić, czy wspornik jest luźny, czy uszkodzony, aby upewnić się, że moduły fotowoltaiczne mogą pozostać stabilne w niekorzystnych warunkach pogodowych.

Ponadto urządzenie regulacyjne kątowego wspornika, połączenie między wspornikiem a dachem oraz podstawy wspornika muszą być regularnie sprawdzane. Dzięki wcześniejszym odkrywaniu potencjalnych problemów w systemie wsporników, wskaźnik awarii w działaniu systemu można skutecznie zmniejszyć, a ogólną niezawodność systemu fotowoltaicznego można poprawić.

5. Projektowanie trzęsienia ziemi i oporności na śnieg systemu wsporników

Na obszarach z ciężkimi trzęsieniami ziemi lub nagromadzeniem śniegu odporność na trzęsienie ziemi i odporność na śnieg w systemie wsporników jest szczególnie ważna. Z czasem system fotowoltaiczny dachu może być zdeformowany z powodu trzęsień ziemi lub ciśnienia śniegu, szczególnie na obszarach górzyste lub wysokich szerokości geograficznych, gdzie ciśnienie śniegu może stopniowo wpływać na system wspornika.

Regularne sprawdzanie odporności na trzęsienie ziemi i odporność na śnieg wspornika może skutecznie uniknąć uszkodzeń wspornika spowodowanego śniegiem lub trzęsieniami ziemi. W niektórych obszarach śniegu należy zwrócić szczególną uwagę na obszar kontaktowy między wspornikiem a dachem, aby zapobiec odkształceniu lub uszkodzeniu wspornika z powodu nadmiernego śniegu lub lodu. Szczególnie w przypadku tradycyjnych dachów płytek i metalowych dachów, system wspornika musi być regularnie sprawdzany, aby upewnić się, że może wytrzymać obciążenia w różnych warunkach klimatycznych.

6. Ulepszenie systemu i aktualizacja technologii

Wraz z postępem technologii branżowej fotowoltaicznej nowe systemy wsporników stale pojawiają się z lepszą optymalizacją strukturalną i wyższą wydajnością bezpieczeństwa. Podczas regularnej konserwacji można również rozważyć aktualizacje techniczne lub ulepszenia w starych systemach wsporników. Na przykład do oryginalnego systemu wspornika można dodać odporne na wiatr lub śniegowe elementy zbrojenia lub można użyć nowych materiałów do zastąpienia oryginalnego systemu wspornika w celu poprawy ogólnej stabilności i żywotności systemu.

Podczas regularnej konserwacji można ocenić wydajność systemu wspornika, a wspornik można aktualizować i odnawiać w odpowiednim czasie w połączeniu z obecnym rozwojem technologicznym. Może to nie tylko przedłużyć żywotność systemu fotowoltaicznego wspornika, ale także poprawić wydajność wytwarzania energii w systemie i dodatkowo poprawić ogólne korzyści ekonomiczne systemu wytwarzania energii fotowoltaicznej.

7. Cykl konserwacji i standardy wdrażania

Cykl konserwacji systemu wsporników fotowoltaicznych różni się w zależności od regionu, środowiska i systemu. Ogólnie rzecz biorąc, w przypadku fotowoltaicznych systemów wsporników w środowiskach ogólnych, kompleksowa kontrola i konserwacja raz w roku jest wspólnym cyklem. W specjalnych środowiskach, takich jak silne wiatry, ciężki śnieg i wysoka wilgotność, może być konieczne skrócenie cyklu utrzymania wspornika. Częstotliwość i specyficzna zawartość konserwacji należy określić na podstawie rzeczywistych warunków i środowiska użytkowania systemu.
